Waterzuivering installatie.....


Klik op de pijl om direct naar het laatst geschreven deel te gaan.

Om het afvalwater van onze Sprookjesmolen op een juiste en legale manier te lozen was het nodig een nieuwe waterzuivering installatie te plaatsen.
De oude situatie is bij ons nog steeds niet duidelijk maar lijkt niet volgens de huidige normen te gaan... dus vanaf dat we de molen in DolnŪ KalnŠ kochten was dat prioriteit nummer 1.
Toch kan en mag dat niet zomaar..dus is onze projectant Petr Tichy direct begonnen met het maken van een project zodat we de plaatsing van waterzuivering konden aanvragen.

Sneller dan verwacht kwam op 27 juli 2011 al de officiŽle vergunning voor de waterzuivering binnen...Nu was er groen licht om hem te kunnen bestellen. Zou hij er nog voor de winter in kunnen??
Helaas duurde het langer dan in eerste instantie aangegeven was door de fabrikant..er was een onderdeel niet op voorraad en duurde erg lang voordat ze die weer krijgen konden.
Zo gingen er kostbare weken voorbij zonder dat we met dit projekt verder konden.

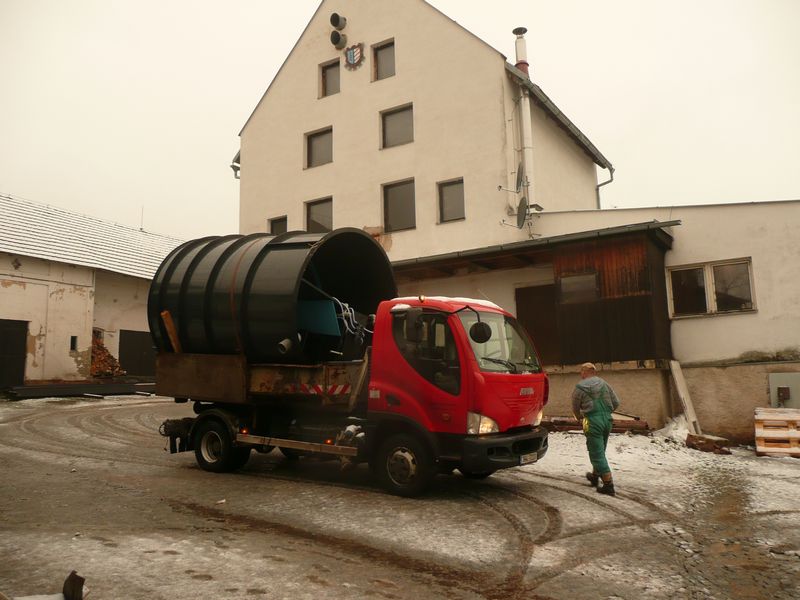

Maar toch kwam eindelijk op 9 december 2011 de waterzuivering binnen... Eerst kwam de onderste bak: Het leek wel een zwembad..wat een gevaarte zeg!!

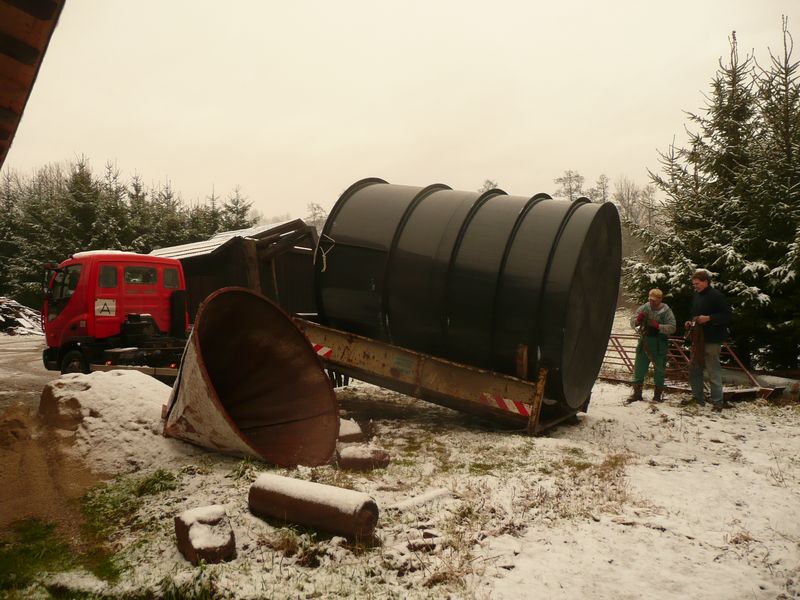

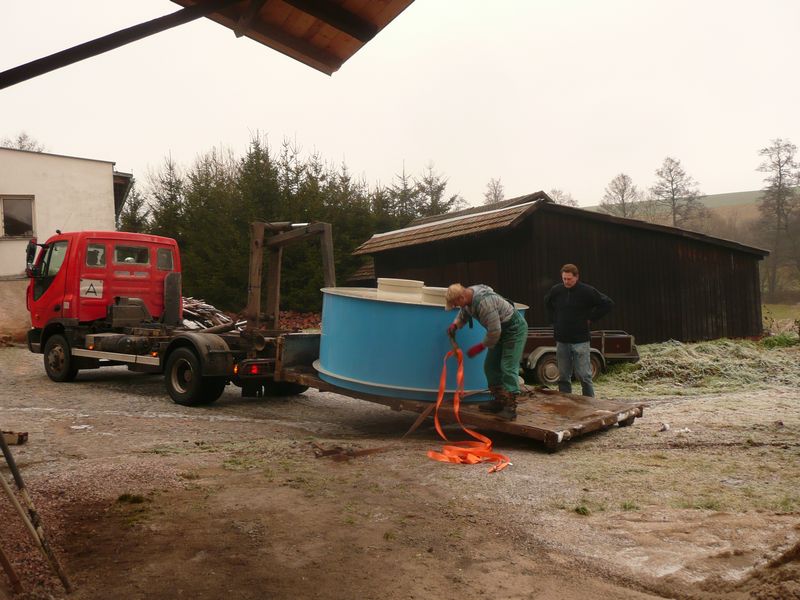

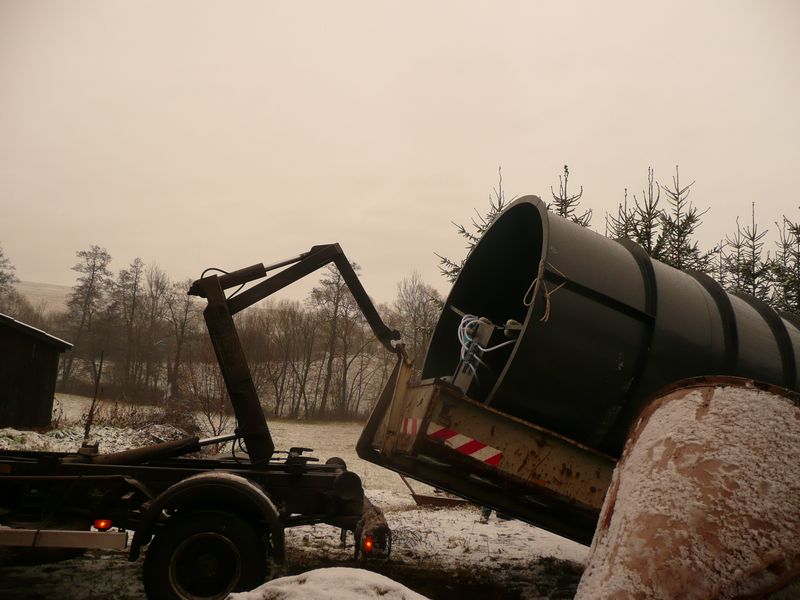

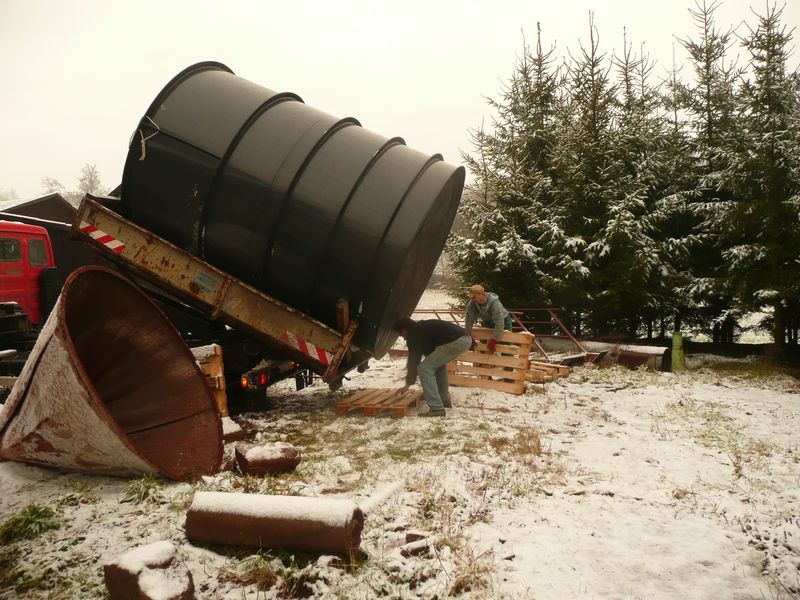

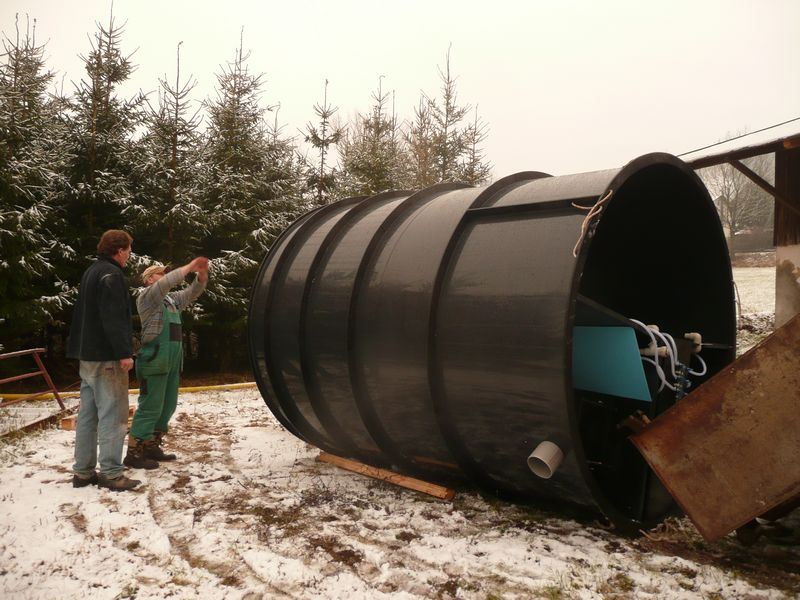

Het viel nog niet mee hem voorzichtig van de vrachtwagen te krijgen..maar uit eindelijk kwam het best goed.

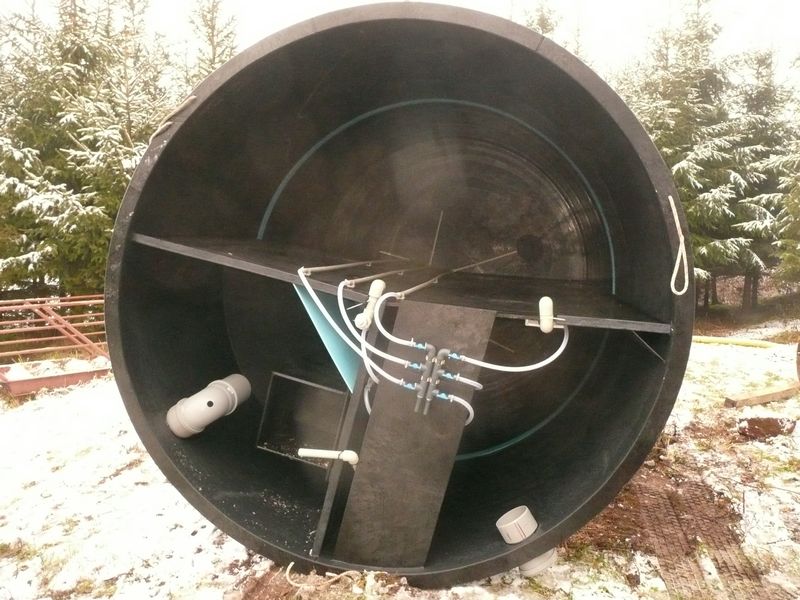

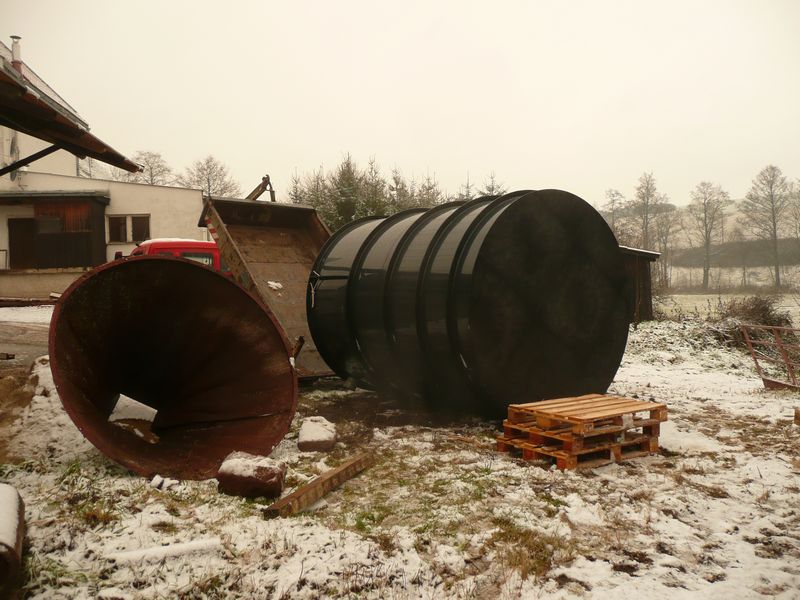

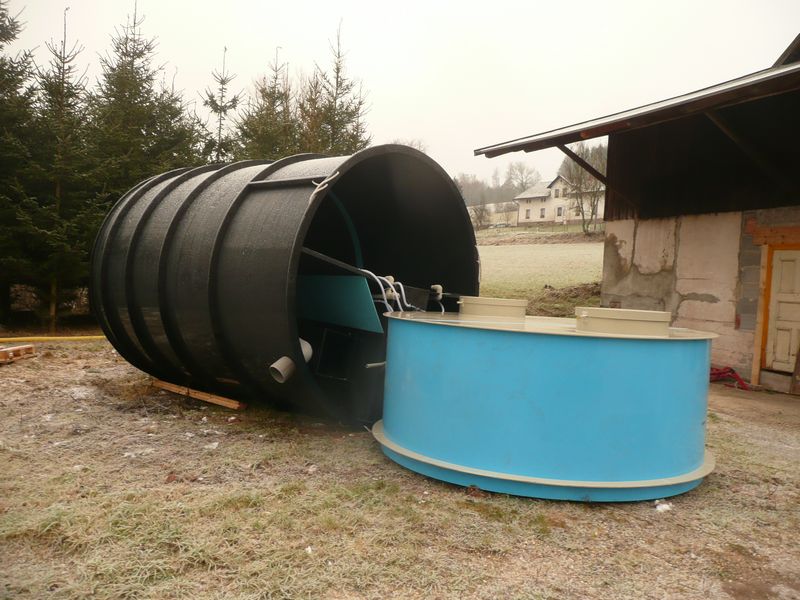

Eenmaal van de vrachtwagen konden we hem eens van dichtbij bekijken....

De volgende dag kwam Stephan nog een keer...dit keer had hij de deksel van de waterzuivering op de vrachtwagen.

Hieronder een klein filmpje van de levering van de waterzuivering....

Helaas viel de winter toch snel in dus het nog plaatsen van onze waterzuivering voordat het winter wordt...werd geen realiteit!!
 Nu maar hopen dat we in het voorjaar vlot aan de gang kunnen!

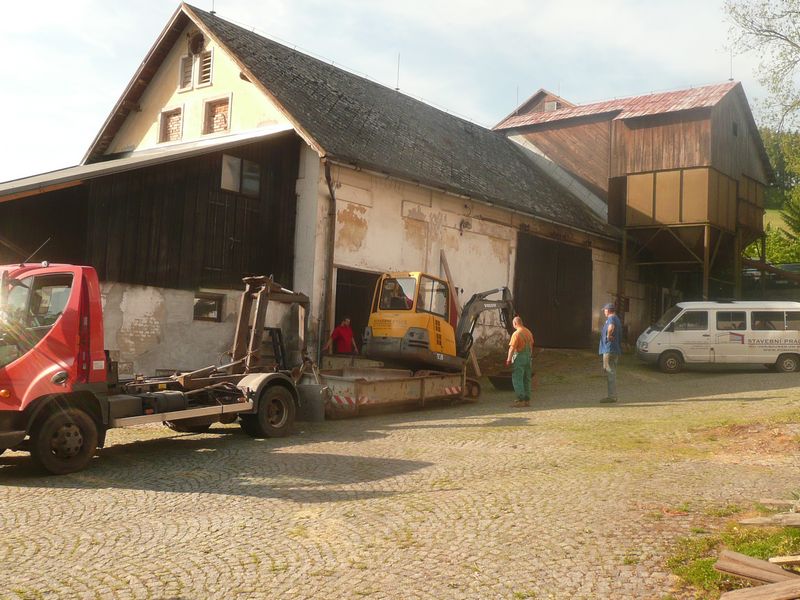

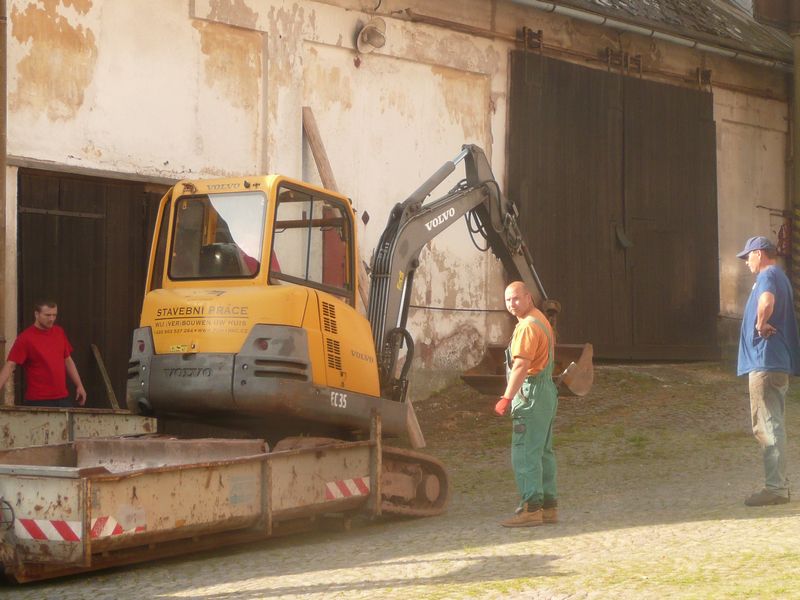

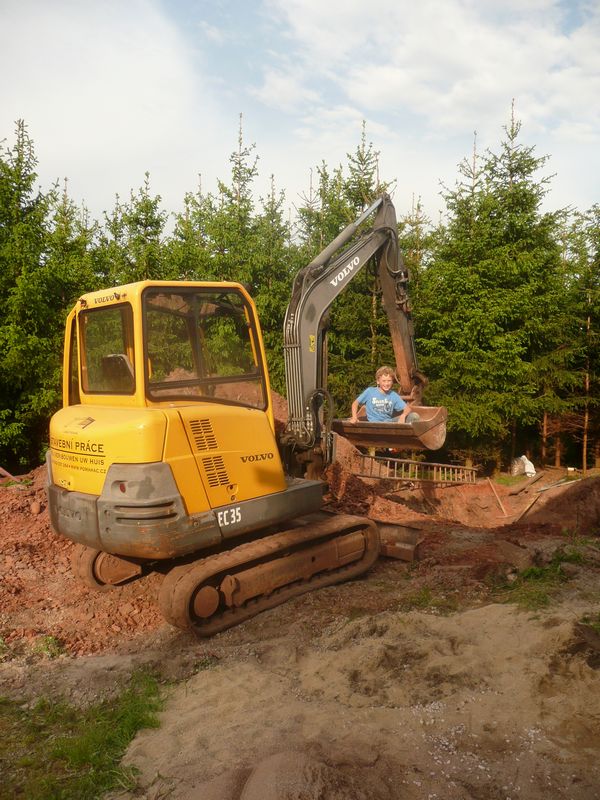

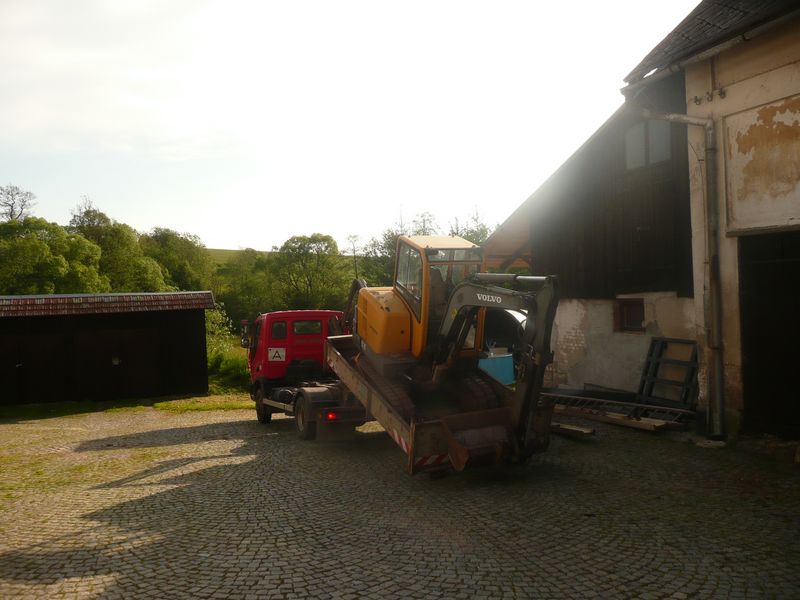

Maandag 21 mei was het dan eindelijk zover...de graafmachine werd door Stephan op de vrachtwagen gebracht....en door Lukas eraf gereden.

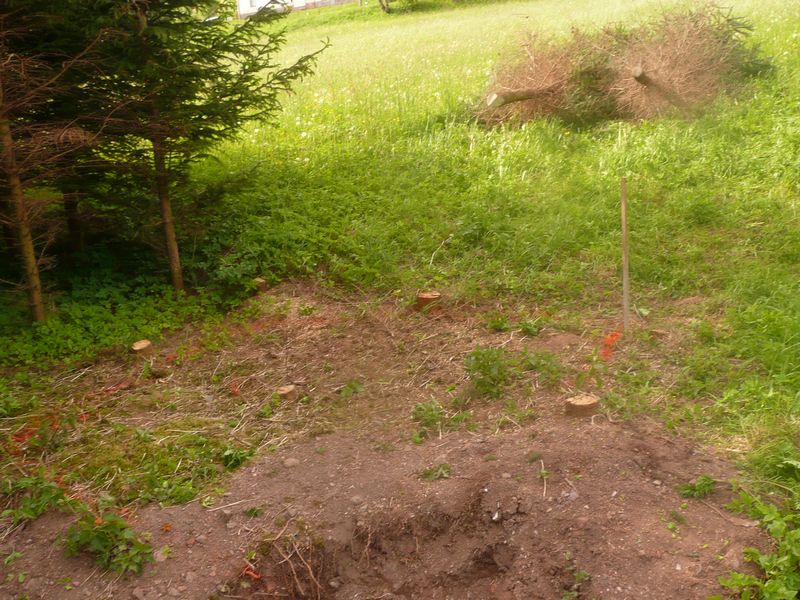

Daarna werd met de tekening in de hand de juiste plaats voor de waterzuivering uit gezet en uitgemeten.

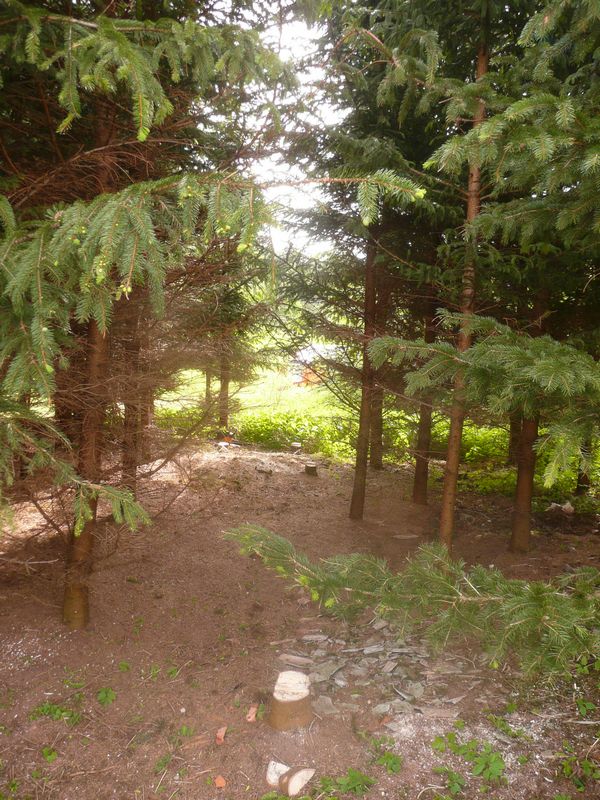

Ondanks dat we zelf al 7 dennenbomen op de rand van het dennenbos hadden weg gehaald, bleken er toch nog een aantal weg te moeten.
  De buis, die het schone water uit de waterzuivering naar de beek laat wegstromen, kan zo op een meter diep ingegraven worden.

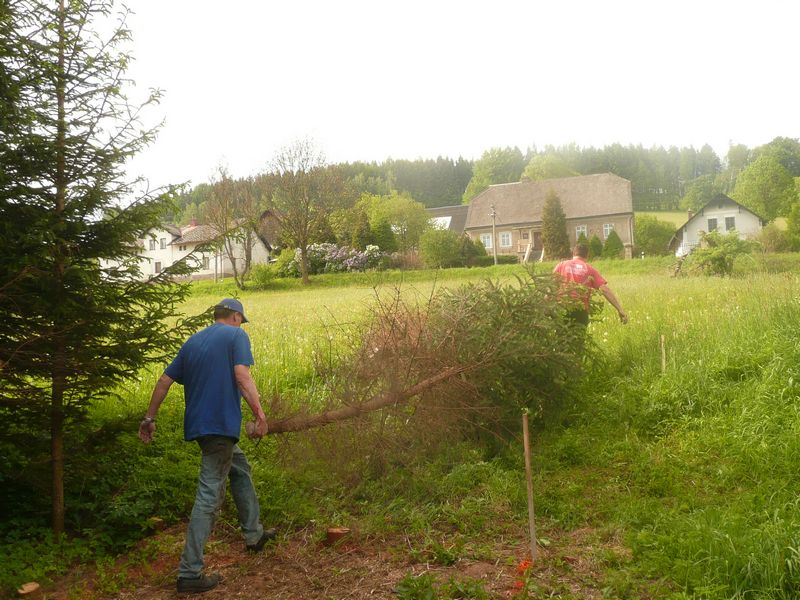

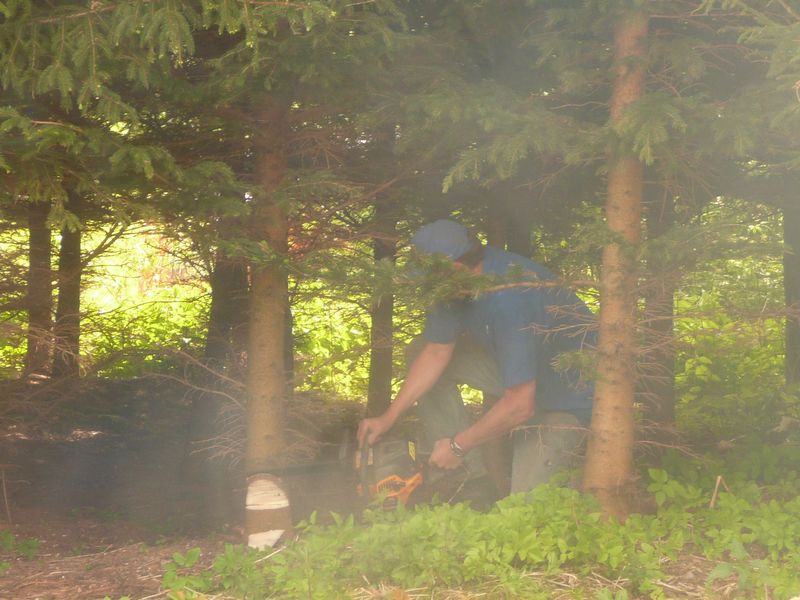

Dus lau met de motorzaag aan de gang en samen met Lukas werden ze aan de kant weg gelegd zodat ze er later geen last van zouden hebben.

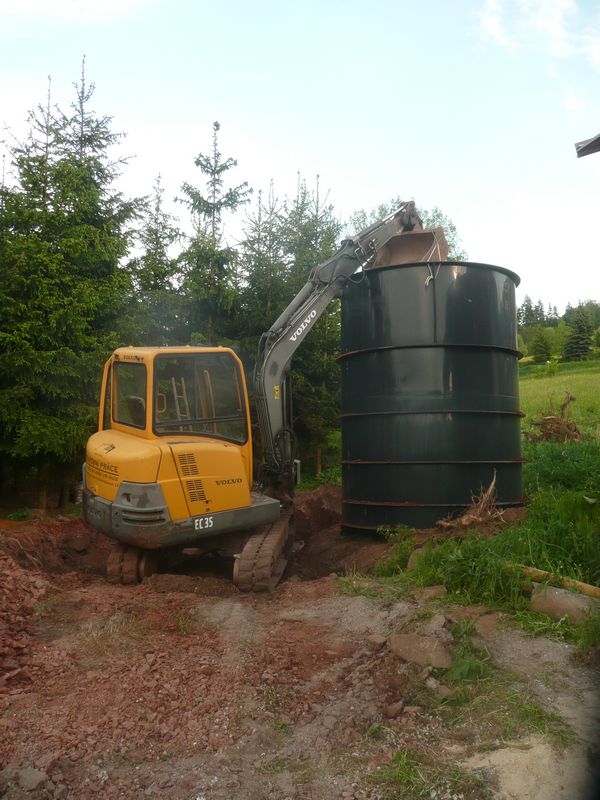

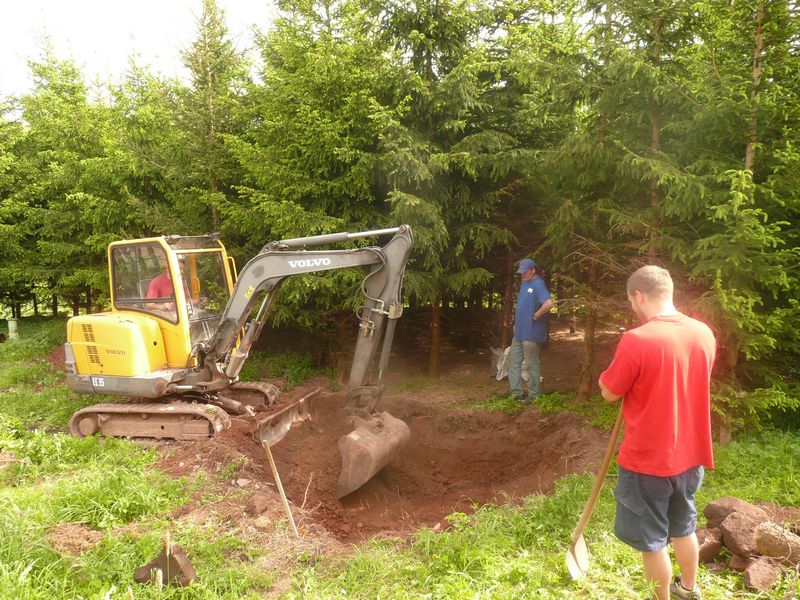

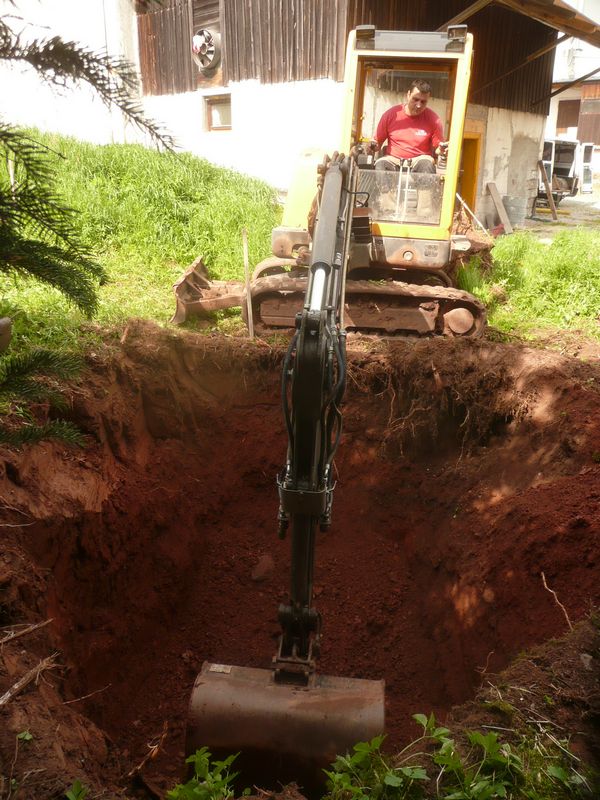

  Na die klus kon het echte graafwerk beginnen. Met de graafmachine werden eerst de boomwortels van de weggehaalde dennenbomen eruit geschept.



En daarna kon het gat dieper uit gegraven worden...we waren bang om erg veel grote stenen en bergen afval tegen te komen...maar dat viel gelukkig heel erg mee.
Natuurlijk zaten er wat stenen in maar niet extreem veel..deze hebben we apart gehouden om straks de kampvuurkuil op het camping terrein mee te maken.

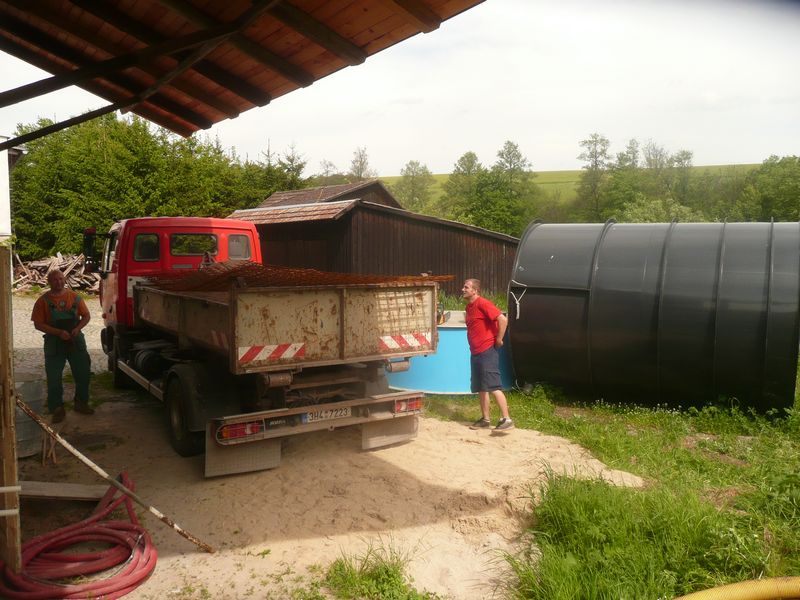

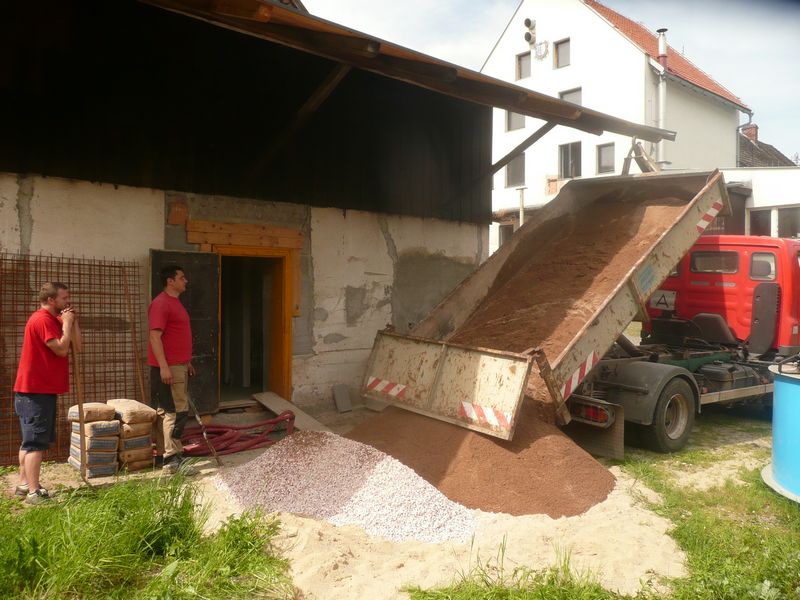

Tussendoor kwam Stephan nog een keertje met diverse materialen om de volgende dag onderin de kuil een betonplaat te kunnen storten...Dus betonijzer, cement, grind en zand.

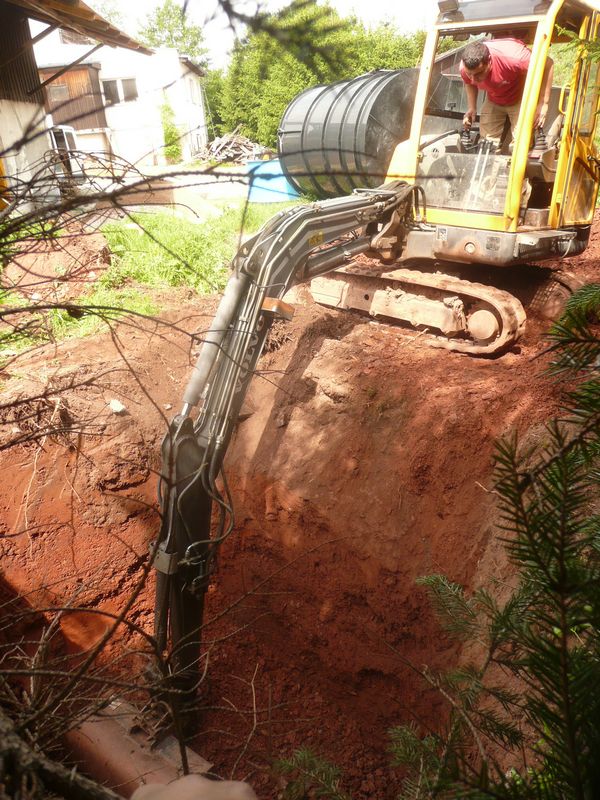

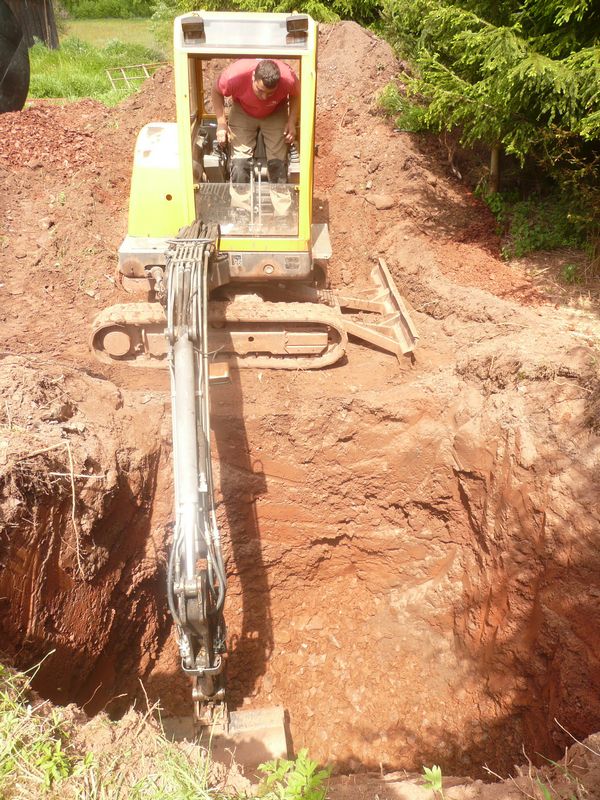

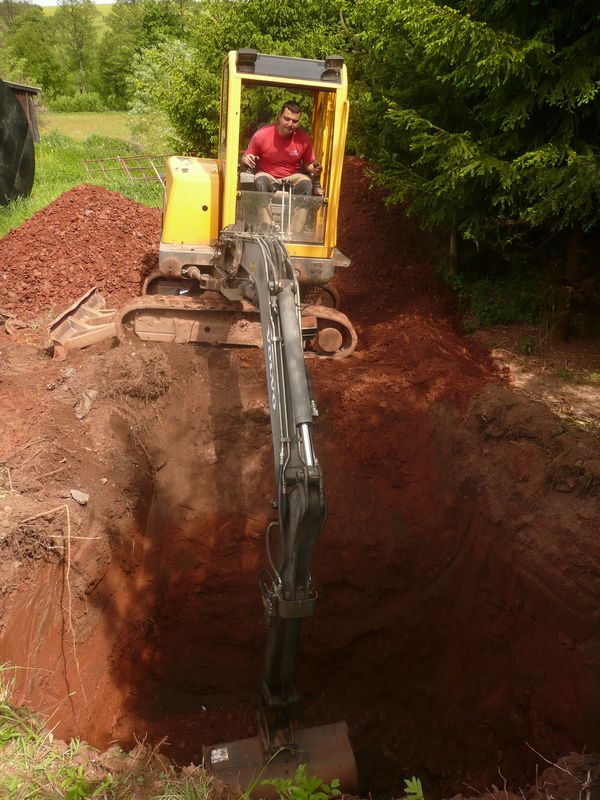

Daarna ging het graven weer verder...steeds dieper werd het gat....Af en toe moest Lukas zelfs voorover kijkend graven anders zag hij de bodem niet.
hieronder een klein filmpje om een idee te krijgen hoe diep het is:

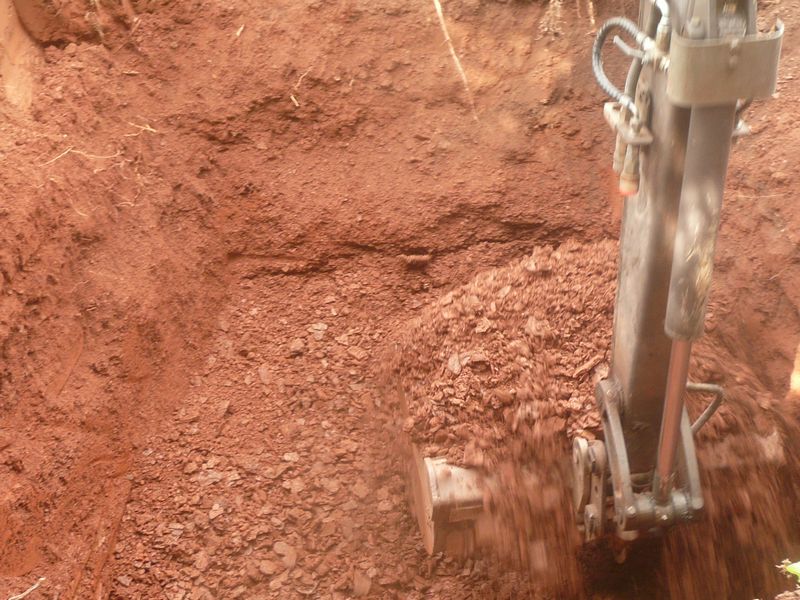

Na een dikke laag aarde kwam er een laag leisteen tevoorschijn. gelukkig was het wel goed weg te graven....
Dit leisteen is kapot een soort split (grind) maar dan grover nu het uit de grond komt...heel geschikt dus om ons aanrijdpad naar de camping beneden te egaliseren.

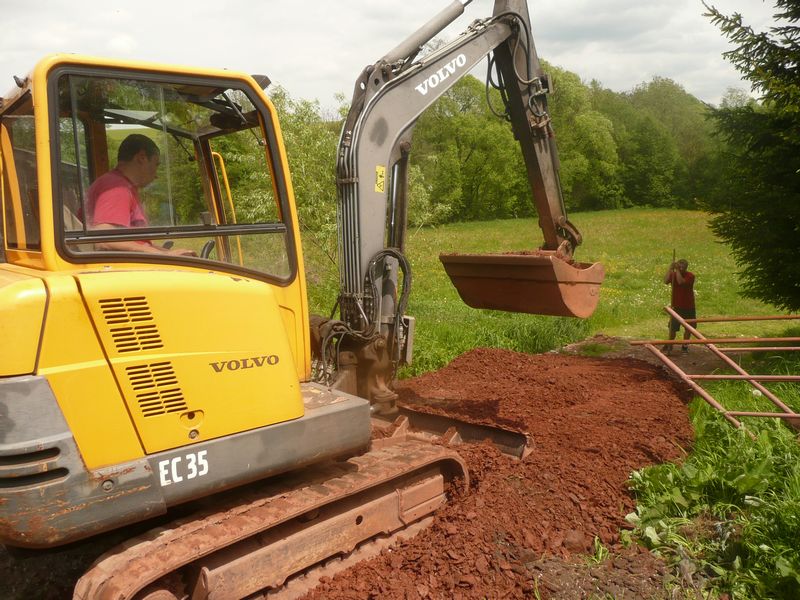

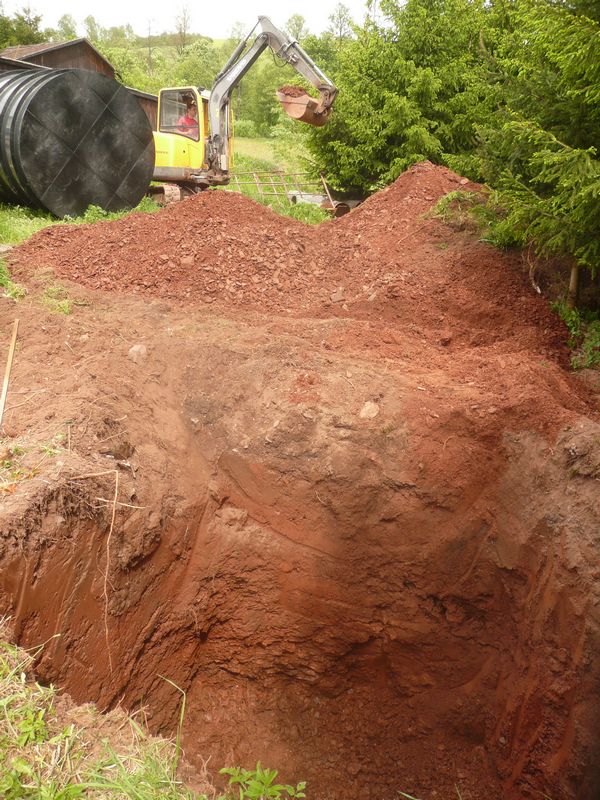

Dus die berg aarde met grotendeels leisteen werd direct verplaatst naar het pad...wij blij en Lukas weer ruimte voor de volgende lading zand.
Ook de laatste lading leisteen gaat straks aan het einde nog over het pad zodat we een mooie nieuwe weg naar beneden hebben!

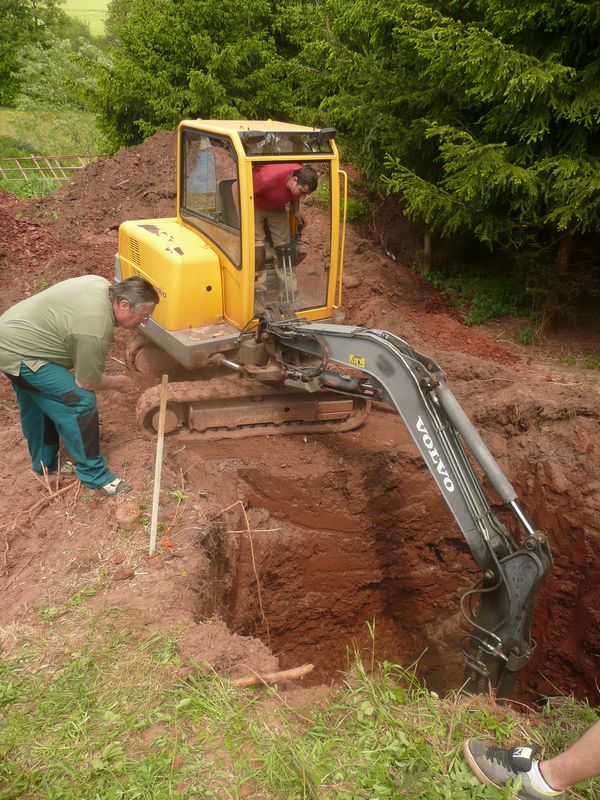

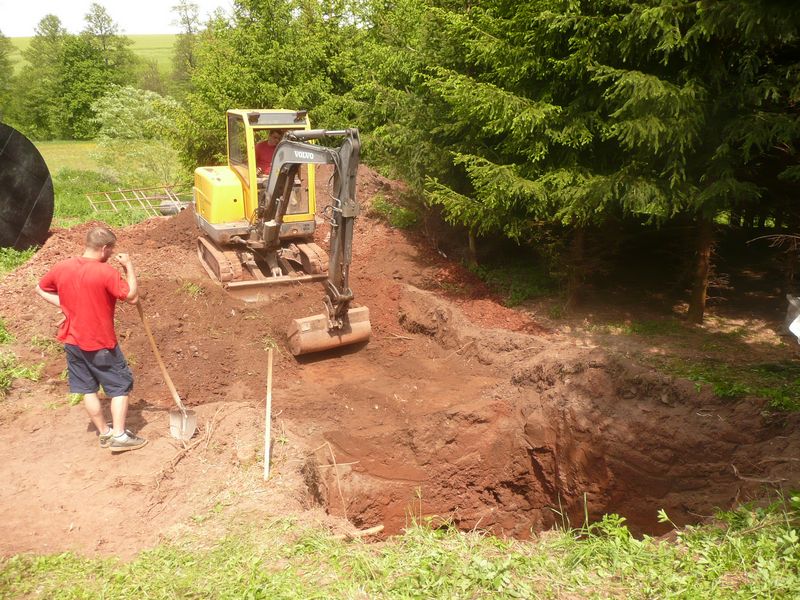

Om uit eindelijk een diepte van 4,40 meter te kunnen graven moest er na een tijdje een soort etage gegraven worden.
Hierdoor komt de graafmachine ook lager te staan zodat hij weer dieper kan graven....Na de eerste dag is het gat 3,80 meter diep.
Morgen nog een halve meter en dan kunnen ze beton gaan storten....

De volgende dag werd er weer begonnen met graven...toch werd de leisteen harder en moeilijk weg te graven met de graaf machine.

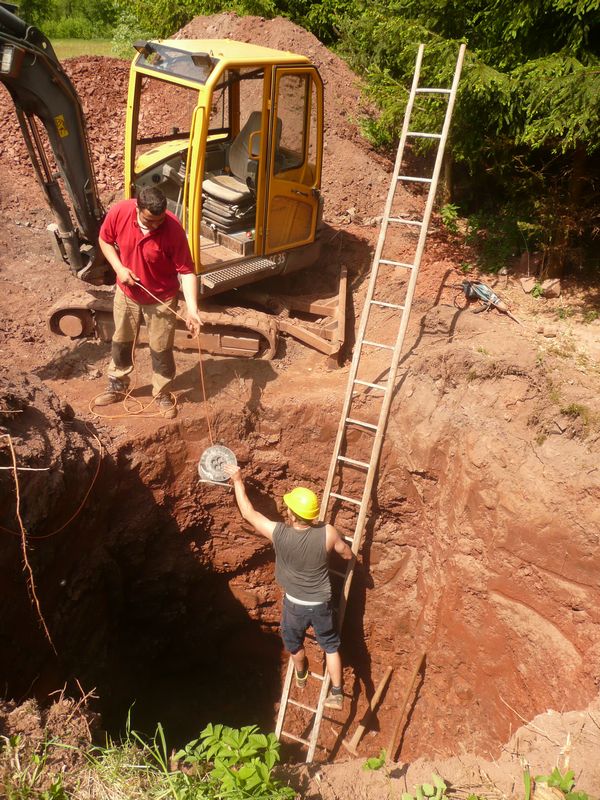

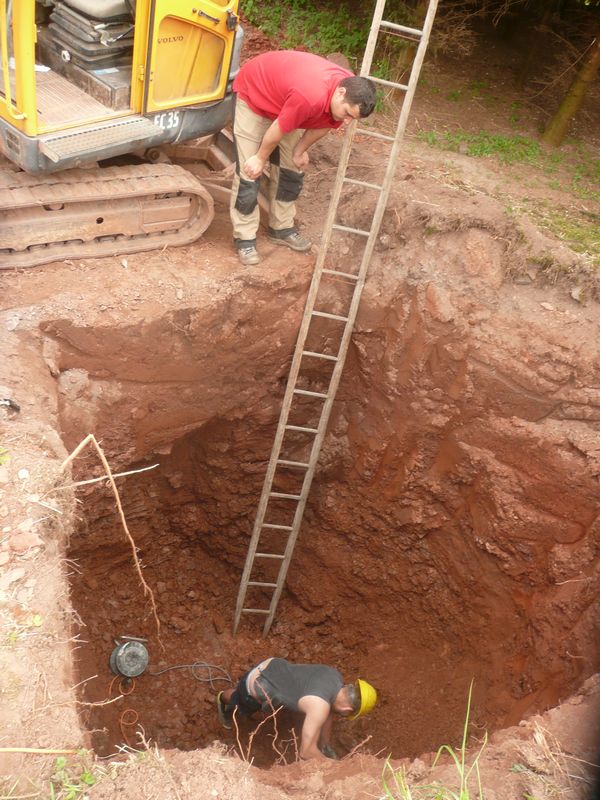

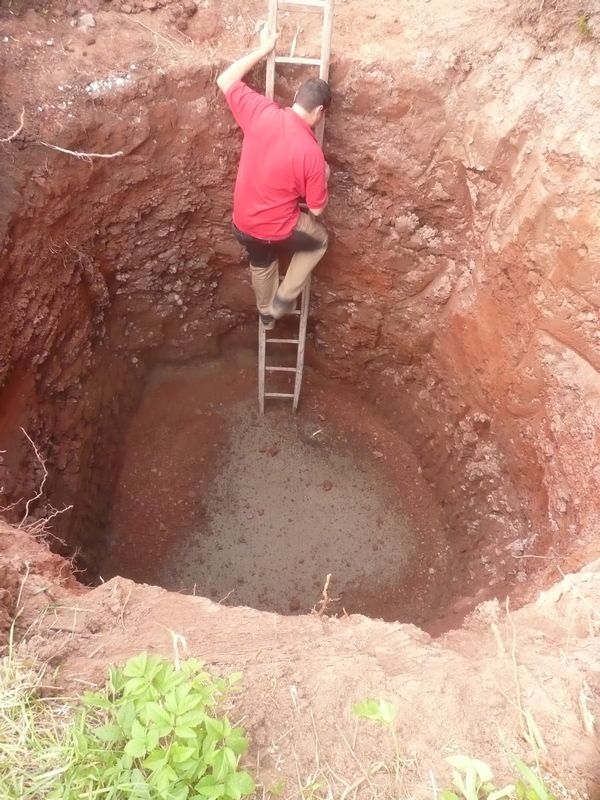

Er kwam een lange ladder in de kuil staan en Michal ging met een elektrahaspel en breekhamer aan de slag. eenmaal een laag los gekregen werd deze met de graafmachine weg gehaald.
Zo snel als het gisteren ging zo langzaam verliep het graven nu...

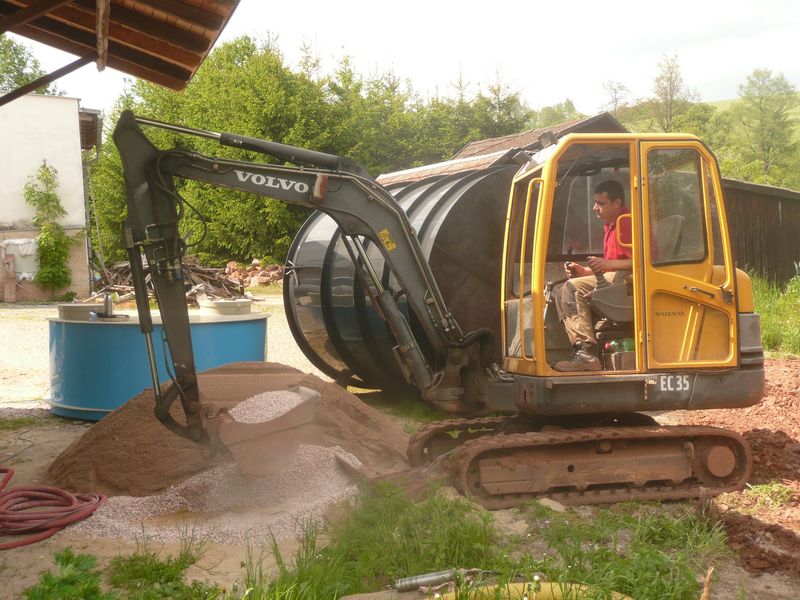

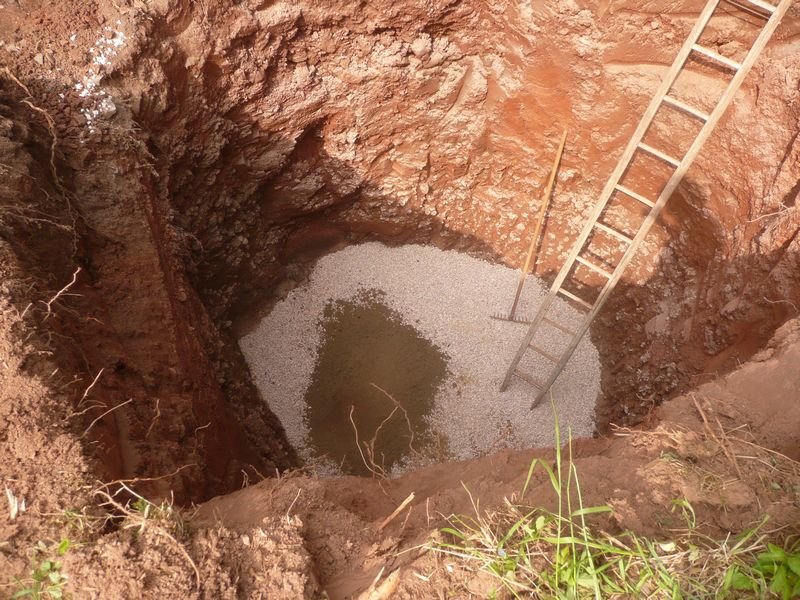

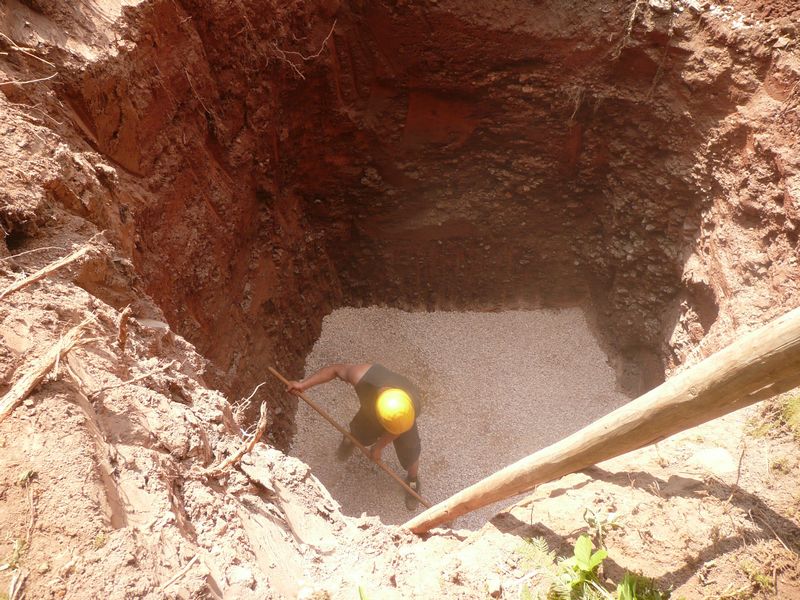

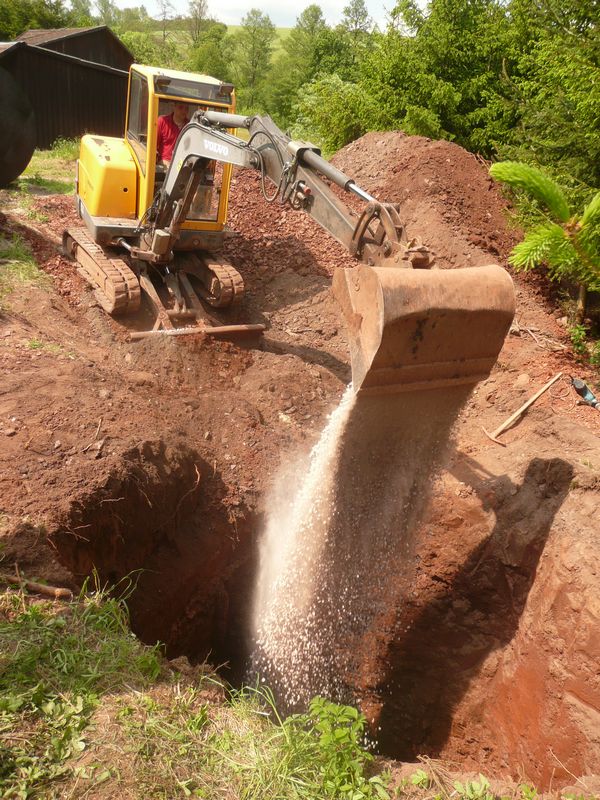

Toch kon aan het einde van de dag eerst een laag grind het gegraven gat ingestort worden...

Na deze laag grind komt er een laag beton onderin het gat waar de waterzuivering bovenop komt.

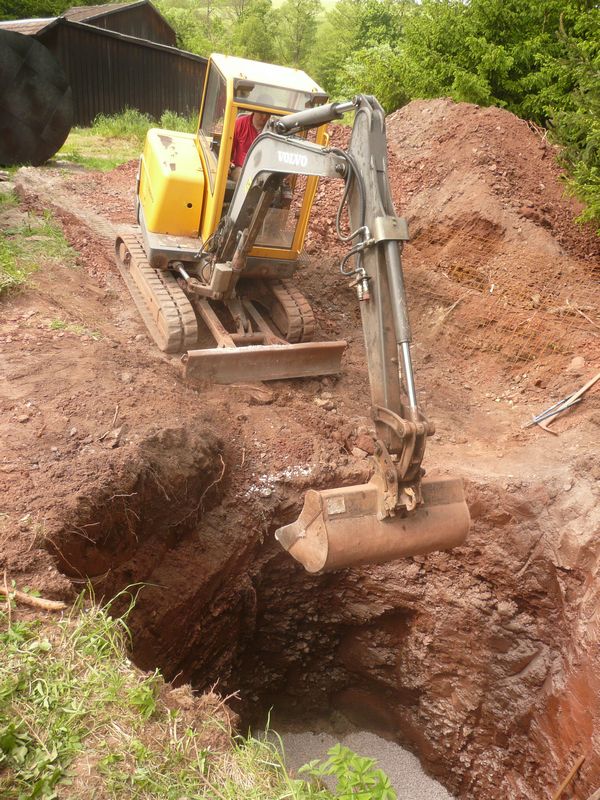

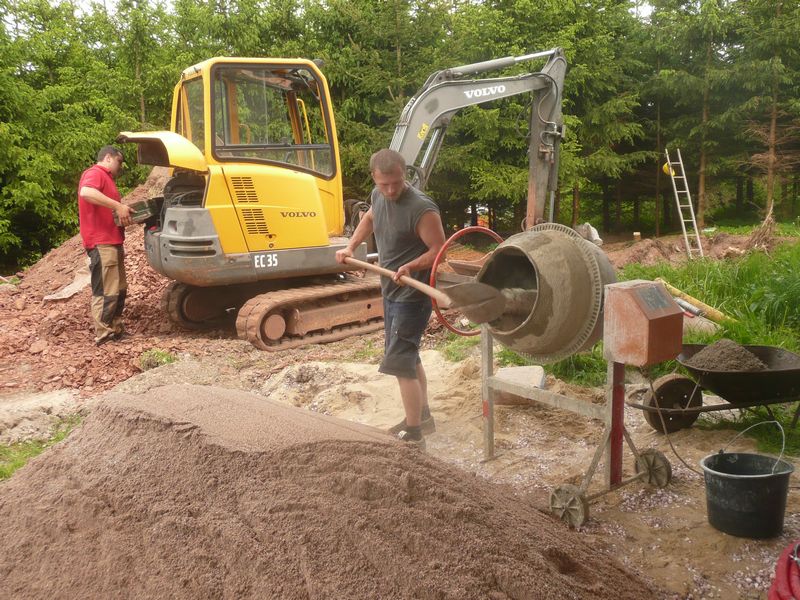

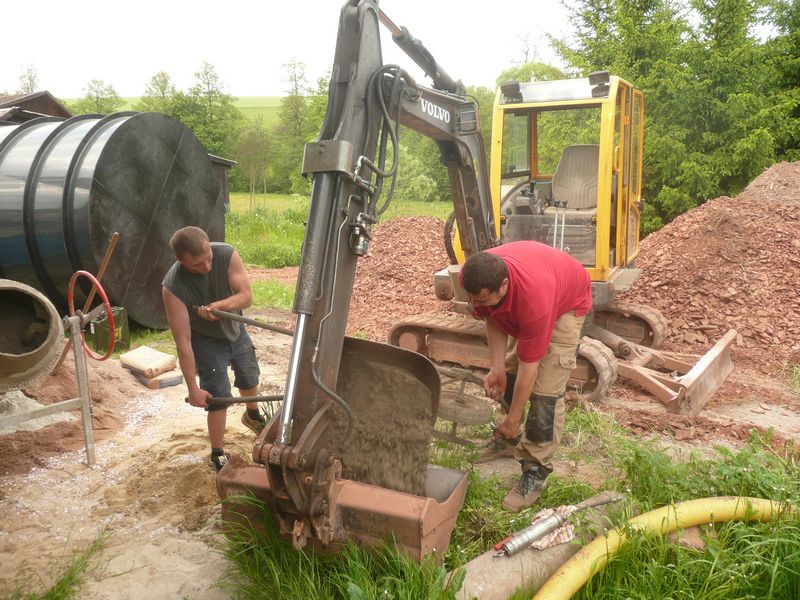

Deze betonlaag wordt met de betonmixer zelf gemaakt...het beton gaat in de bak van de graafmachine...

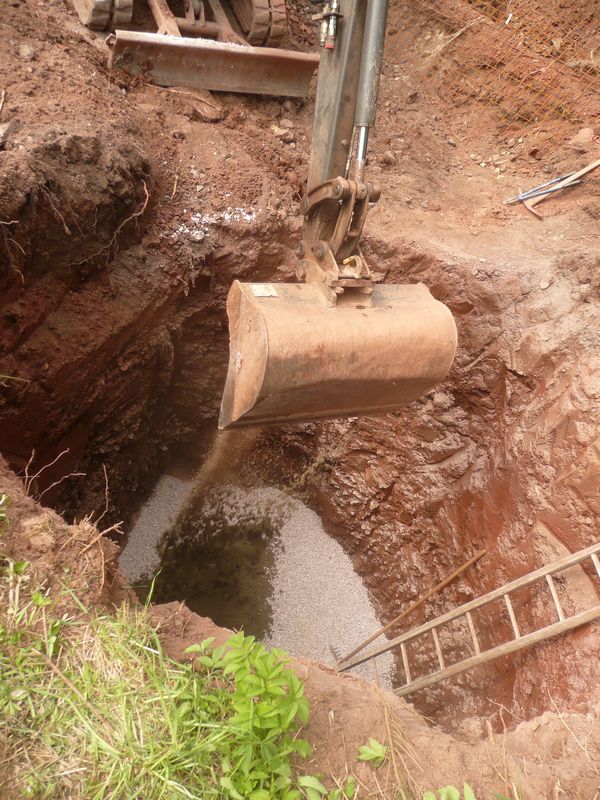

En met de graafmachine wordt het dan in het gat gestort.

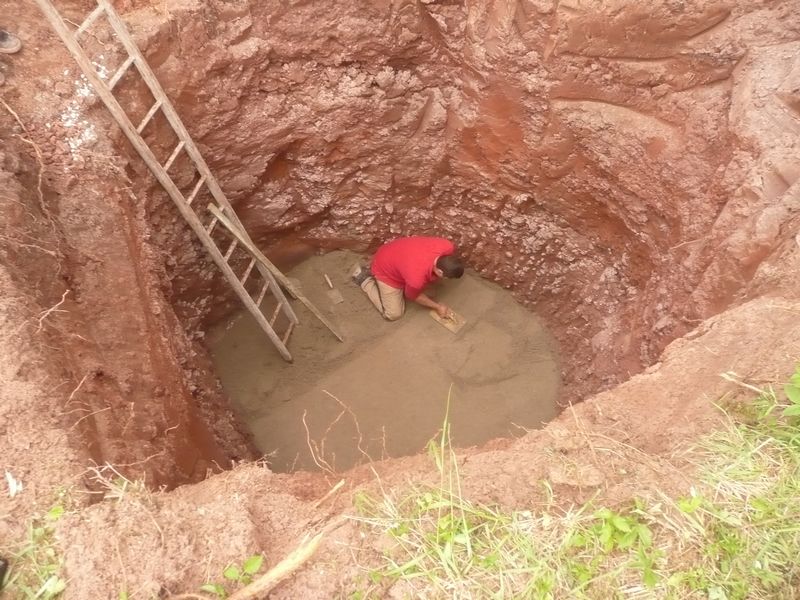

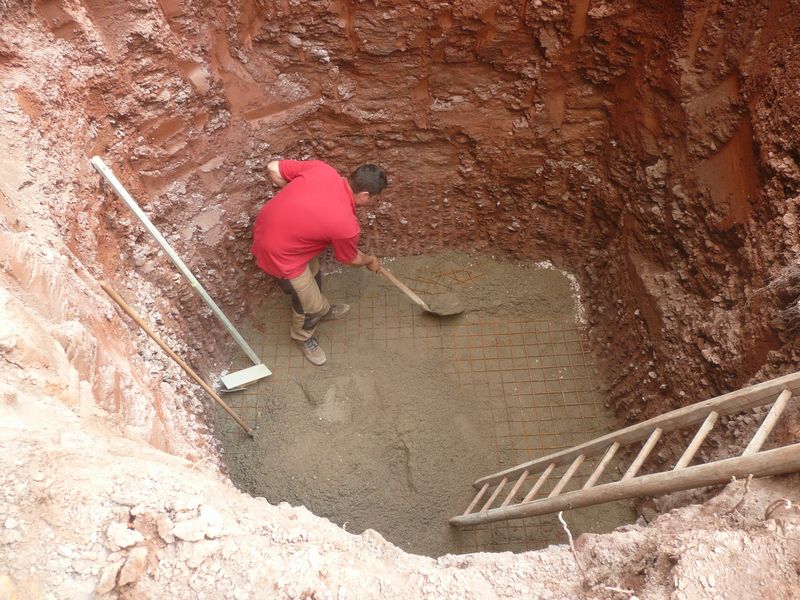

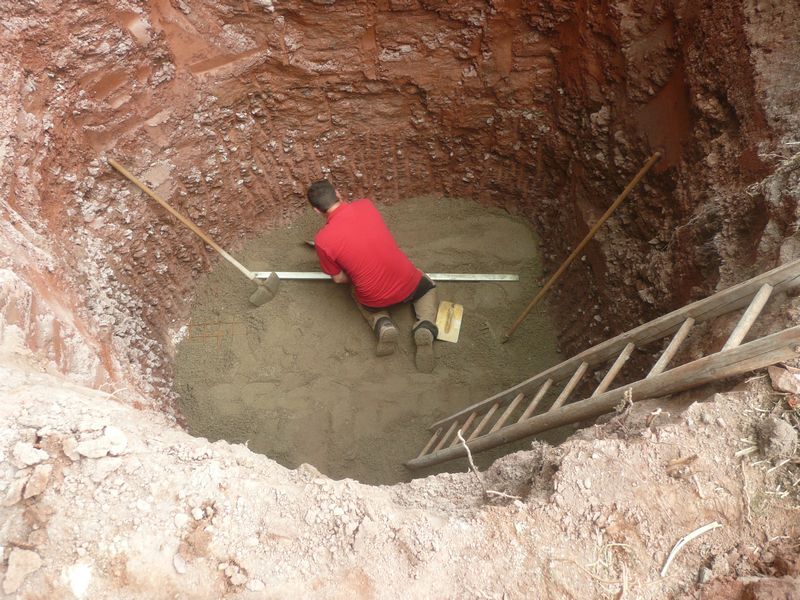

Ook hier komt een ijzeren betonmat in en wordt de bodem waterpas netjes glad afgesmeerd.

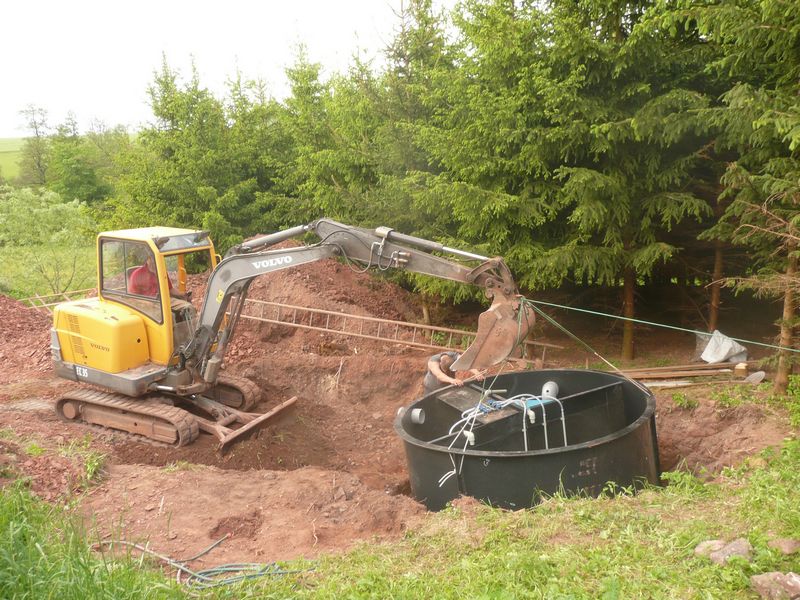

Nadat ik met Romano terug kwam uit Trutnov bleek de waterzuiveringbak er zelfs al in te staan..zonder dat er foto's gemaakt waren grrr
(ja hoe kan ik foto's maken als ik een touw vast moet houden??!, kreeg ik van Lau als antwoord..tja daar zit wat in)
MAAR.... ik kreeg een herkansing want: er was een probleempje..de bak stond ongeveer 25 cm te hoog??? jeetje wat nu?

Hij moest er weer uit!!! Er zat in ieder geval zand onder dat er onderuit moest.

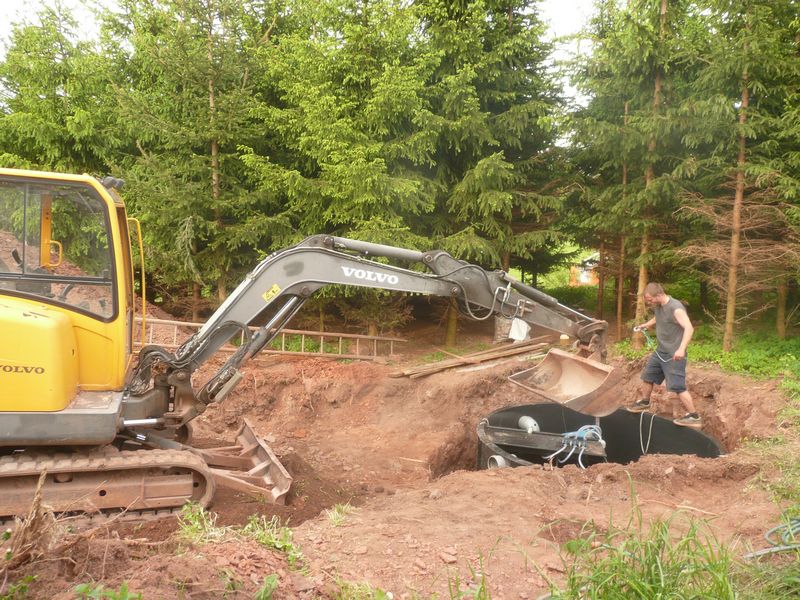

Dus de touwen weer vast maken aan de graafmachine..Lau het touw weer om z'n middel..dit keer met extra hulp van de overbuurman.

En met beleid werd hij weer voorzichtig eruit gehaald en op de zijkant neer gezet, zodat het zand uit de kuil gehaald kon worden.

De lange ladder weer naar beneden samen met Lukas en een emmer. Er kwam nog best veel uit.
Daarna kwam poging 2... nu wel met de camera erbij: kijk zelf maar!!

Nu stond hij netjes waterpas en op zijn plek..wel nog steeds iets te hoog maar na een telefoontje met het bedrijf die hem gemaakt heeft en straks komt aansluiten is dat snel aan te passen.
Dat deden ze later deze week..probleem opgelost. Wel was het na 19.00 uur dat Lukas en Michal naar huis gingen..dit was een lange dag!

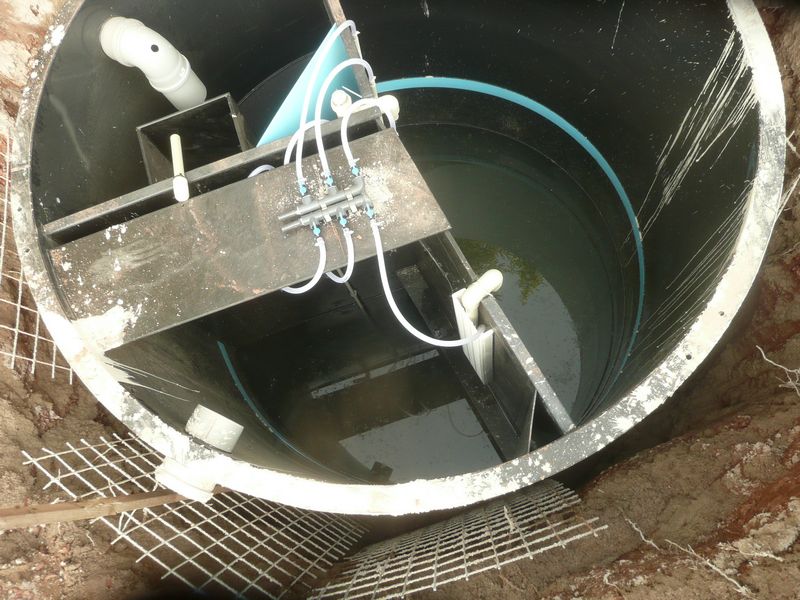

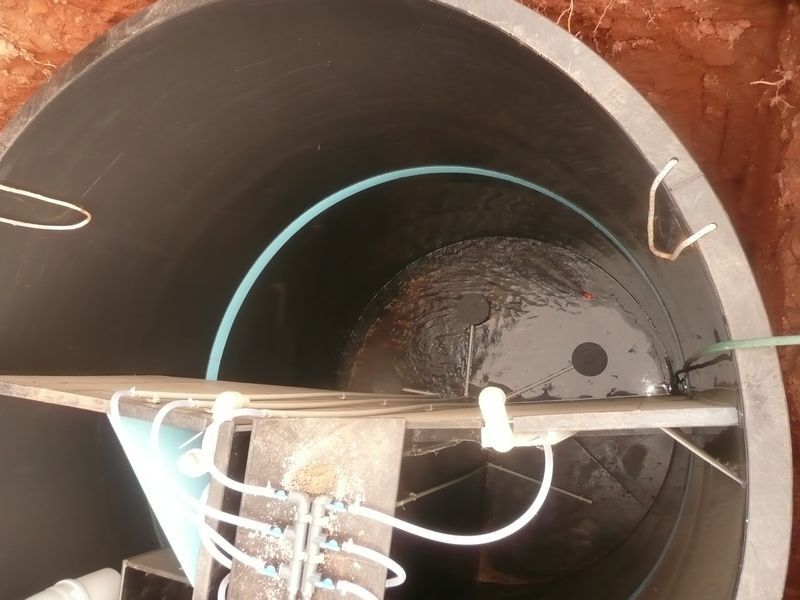

Morgen nieuwe dag, nieuwe kansen....de bak moet dan vol met water en de randen worden ook met beton dicht gestort.
 Omdat de bak erg groot is zijn we vanavond alvast begonnen met een deel vol te laten lopen. Het eerste 1/3 deel kon nu al wel.
Wat zal morgen brengen???

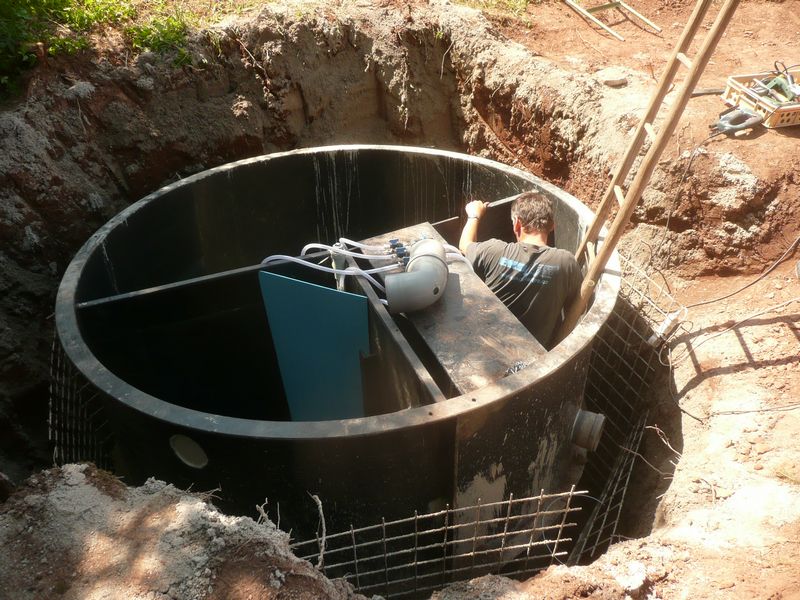

Nadat 's morgens eerst de pompen van de waterzuivering bij de leverancier opgehaald zijn kwamen Lukas en Michal de rand om de waterzuivering met beton vullen.

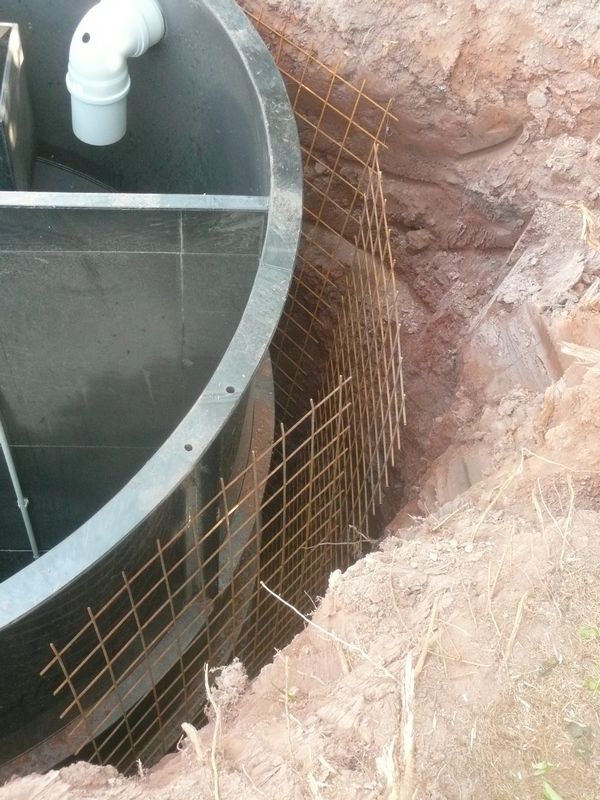

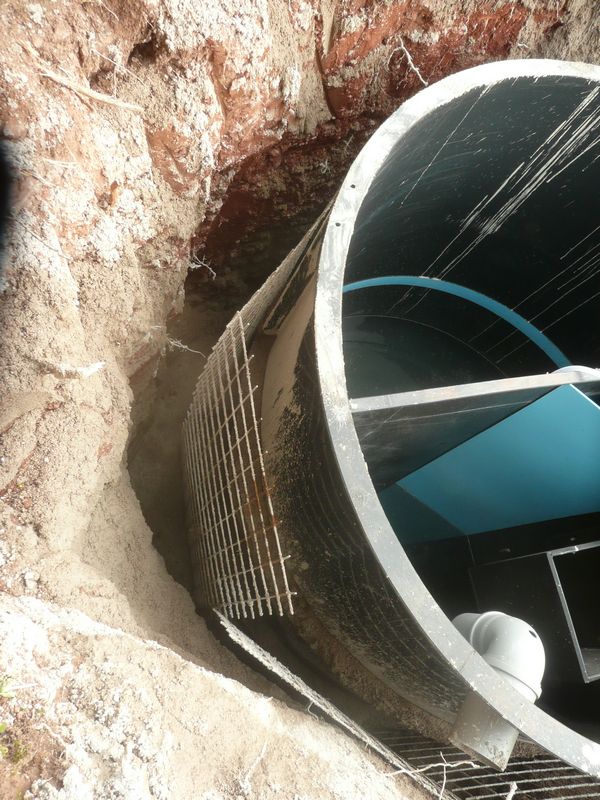

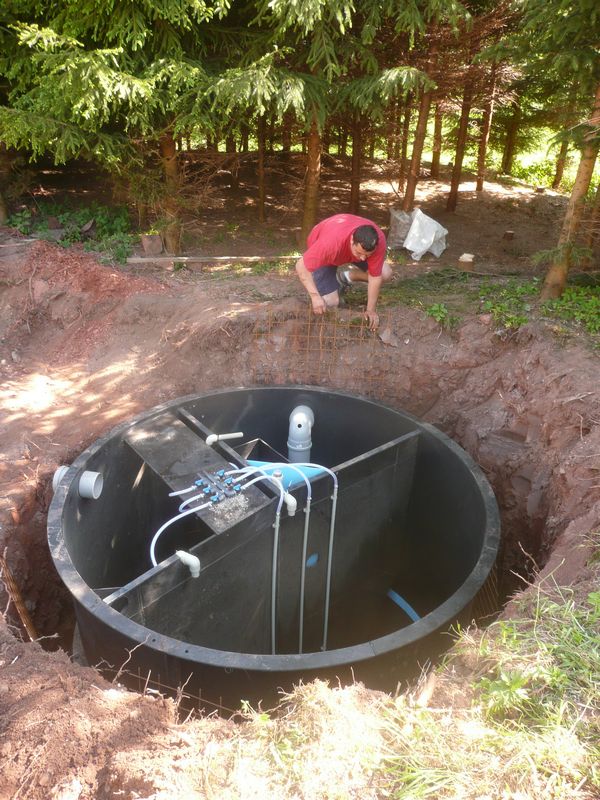

Eerst gaan er rondom stukken betonijzer helemaal naar beneden.

Omdat we weer een erg warme dag zouden krijgen vandaag was Lukas bang dat het beton, dat hij kant en klaar zou kunnen laten komen, te droog zou zijn om te storten.
Daarom heeft hij toch ervoor gekozen de beton zelf te draaien zodat hij natter gemaakt kon worden...Stephan kwam dus nog een vracht zand en cement brengen...

Na 1/2 dag beton storten was de rand tussen de 1/3 en 1/2 deel vol.

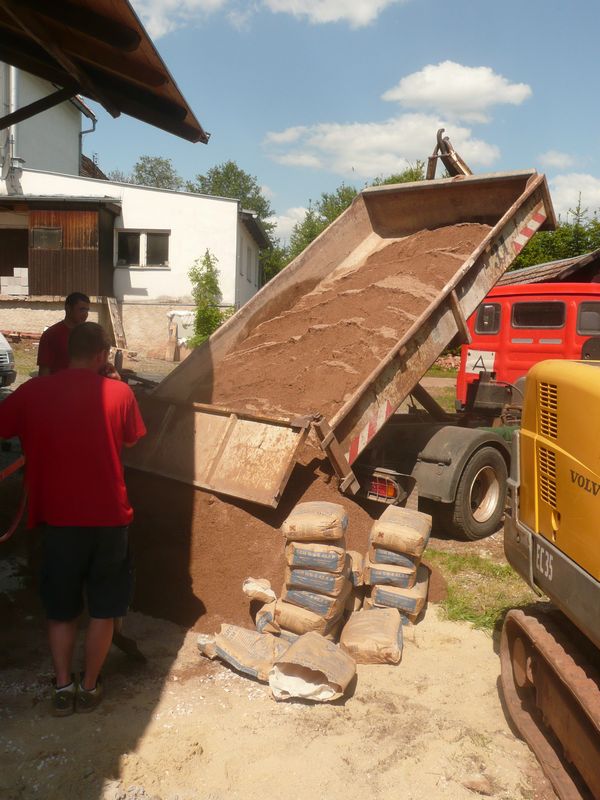

Er ging meer beton in dan verwacht..waardoor er niet genoeg cement was om de klus vandaag af te maken. Morgen komt de rest er dus in.

Ook komt om 9.00 uur de leverancier de pompen aansluiten en de hoogte van de buizen aanpassen.....

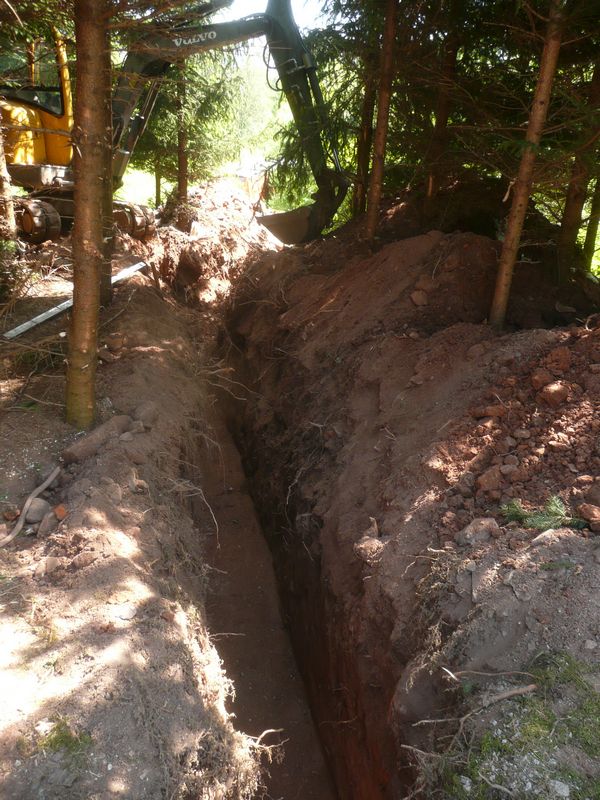

De volgende dag was het de bedoeling een geul te graven vanaf de waterzuivering naar de potok (beek). Hier komt de buis in die het schone water laat overlopen.

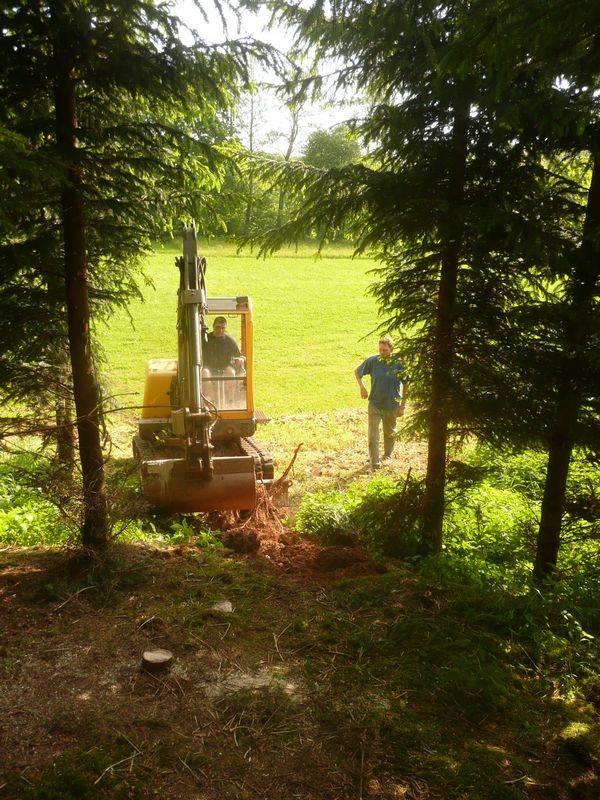

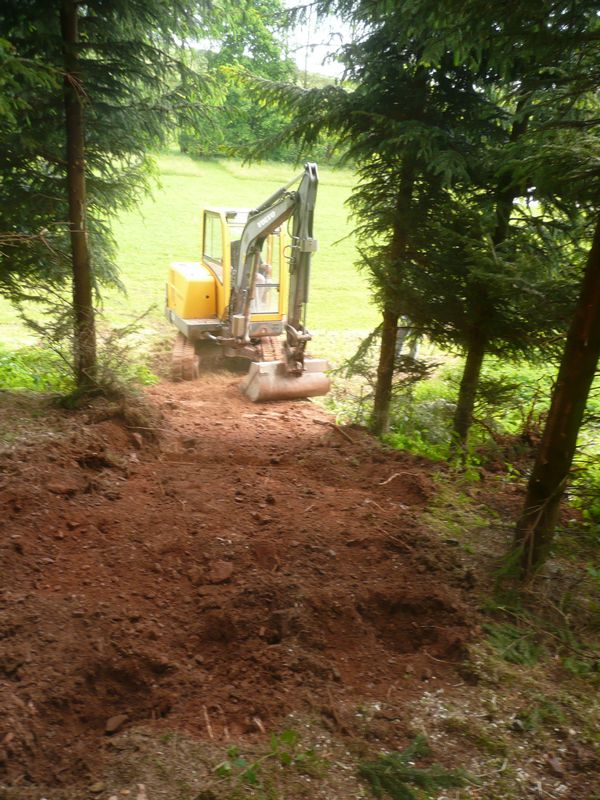

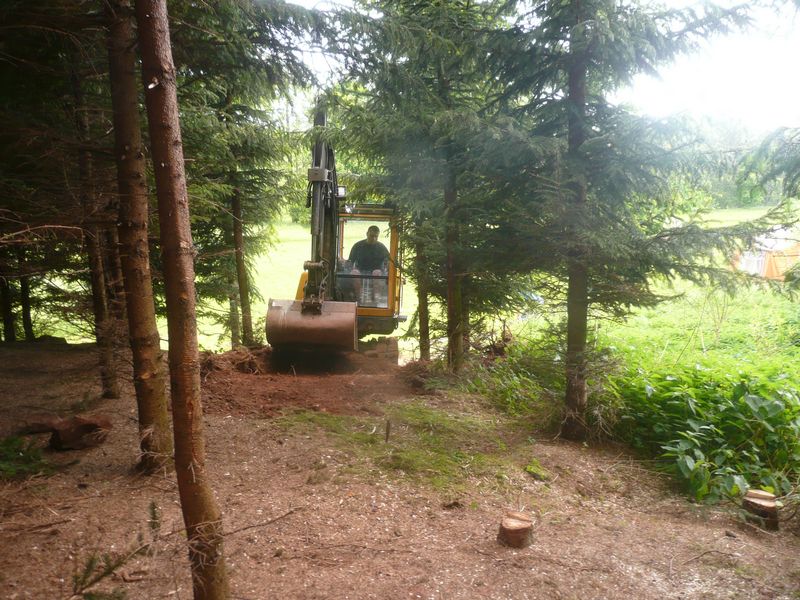

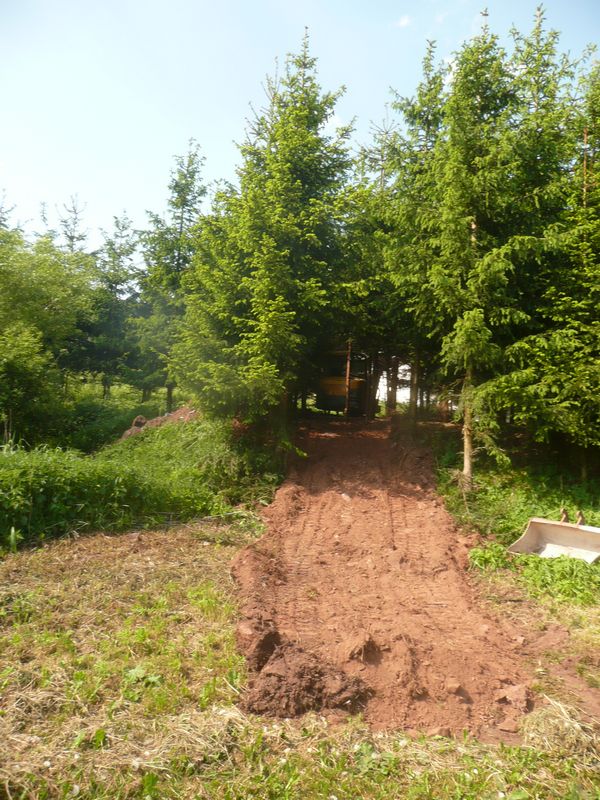

Om aan de andere kant te kunnen graven moest de graafmachine de heuvel op door de bomen door. De dennenbomen hadden we al weg gehaald..



Met de graafmachine werden eerst de boomwortels eruit geschept en daarna de heuvel netjes glad getrokken zodat we een beter aflopend pad kregen..
voor de graafmachine maar ook als een tussendoor pad van het campingterrein naar het sanitairgebouw.

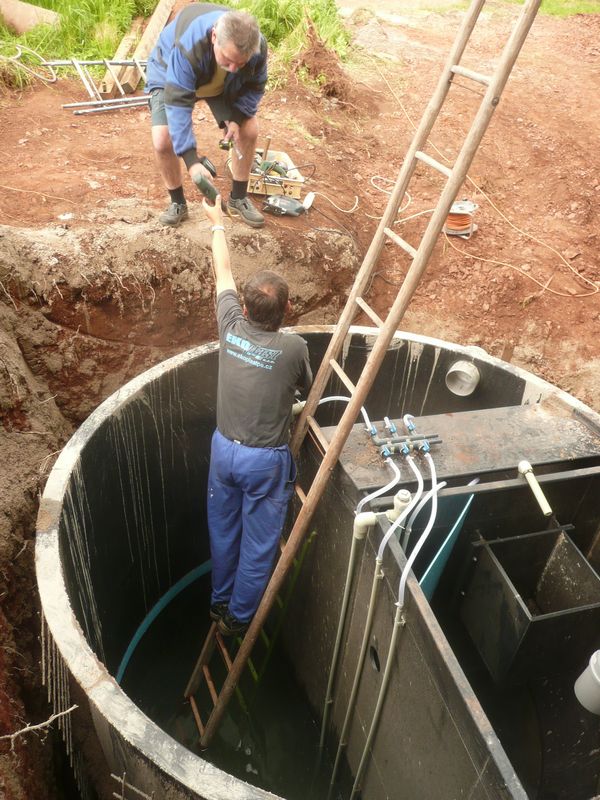

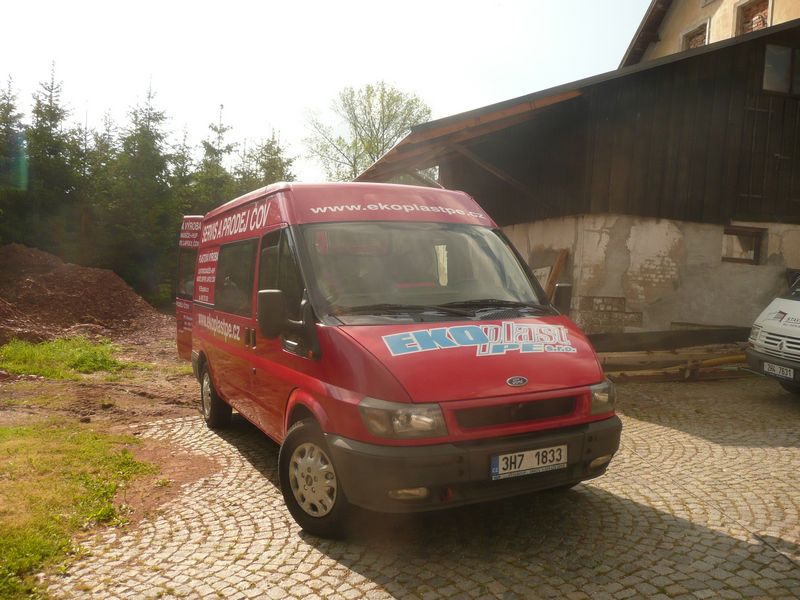

Netjes op tijd kwamen rond 9.00 uur 2 "monteurs" van ekoplastpe de aanpassing aan de waterzuivering maken.....

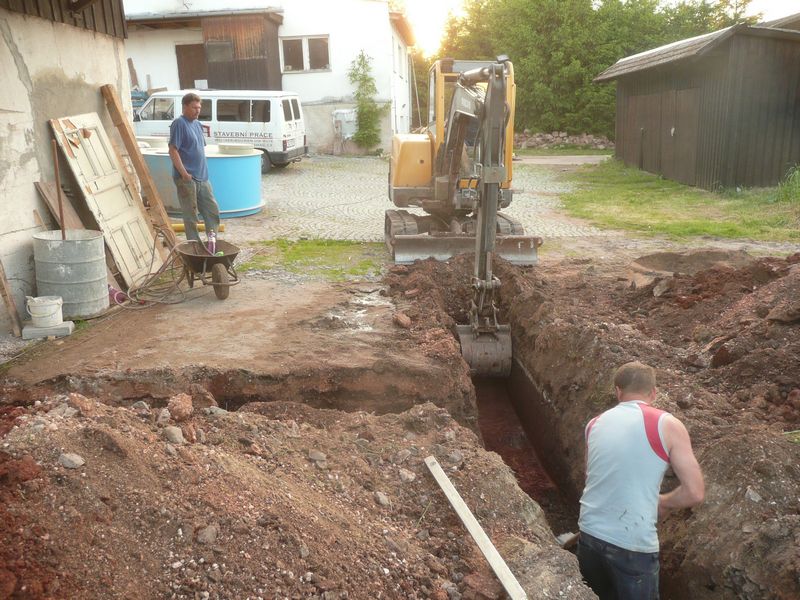

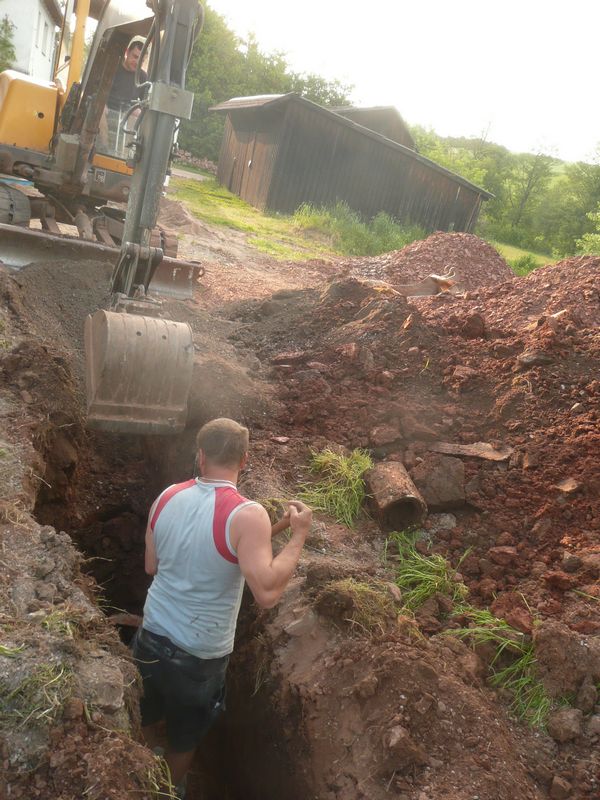

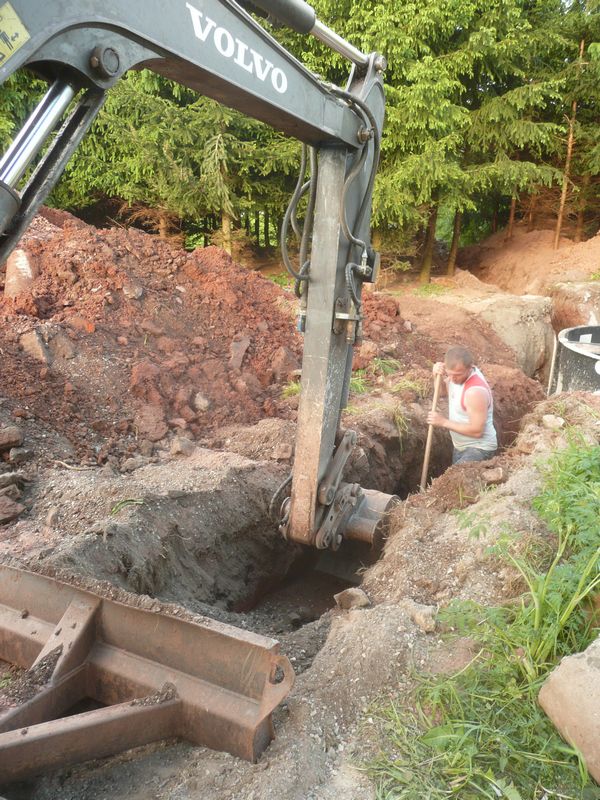

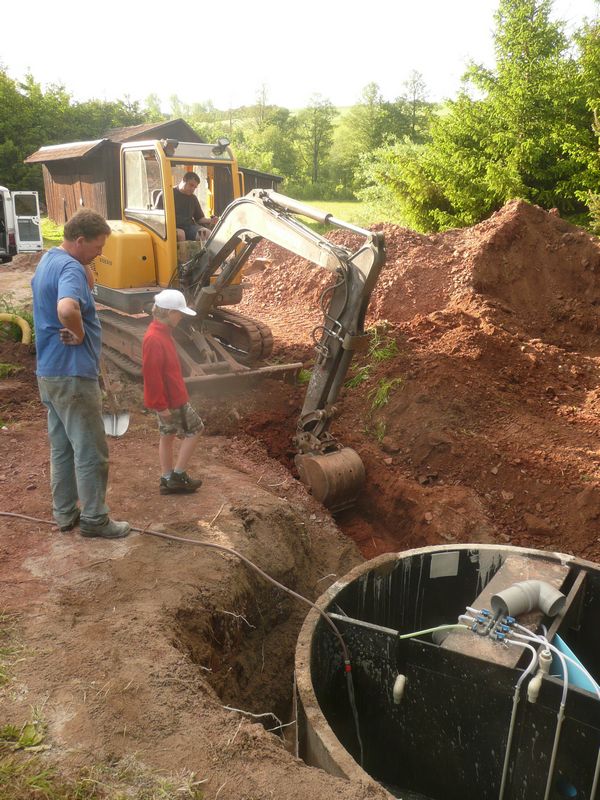

Ondertussen werd aan de andere kant de geul gegraven op de diepte van de nieuw geplaatste pijp ...

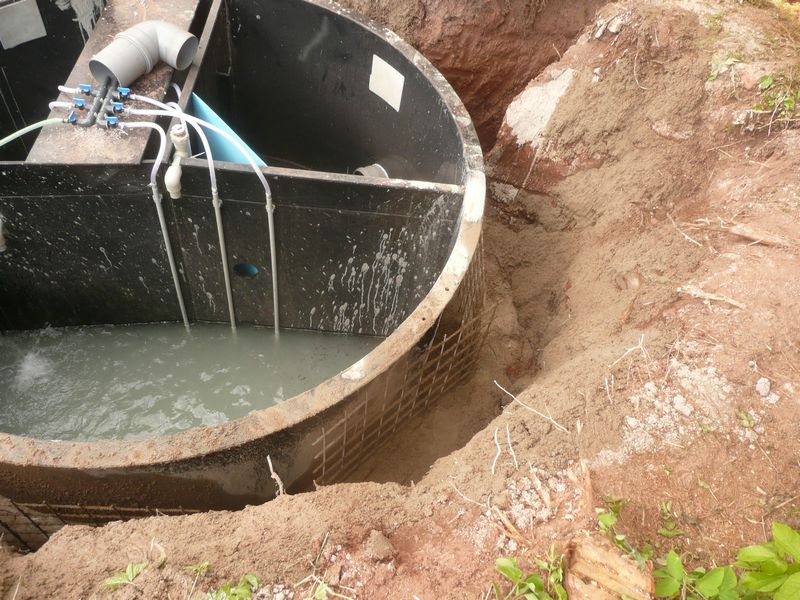

's middags toen de monteurs weg waren werd eerst de betonrand afgemaakt....Er ging nog erggg veel beton rondom in het gat.



Eenmaal klaar werd ook aan de andere kant eenzelfde geul gegraven alleen nu iets oplopend naar de molen....

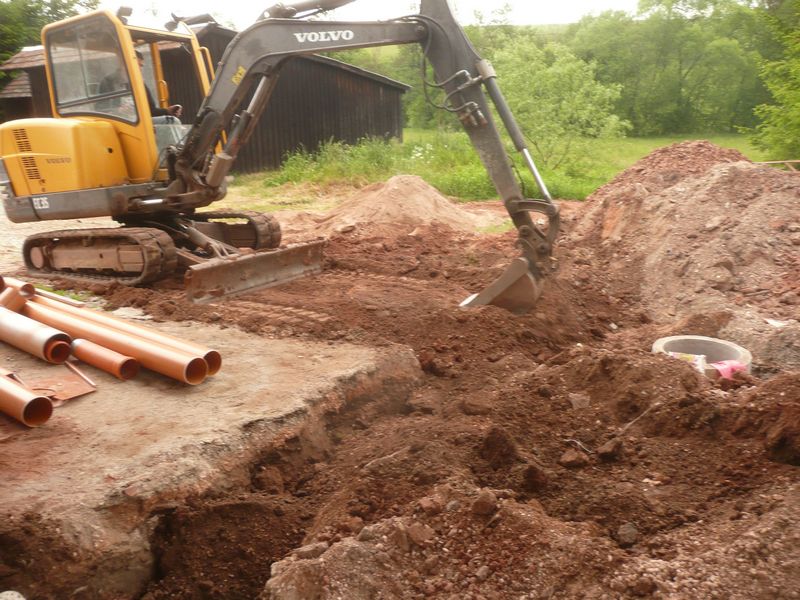

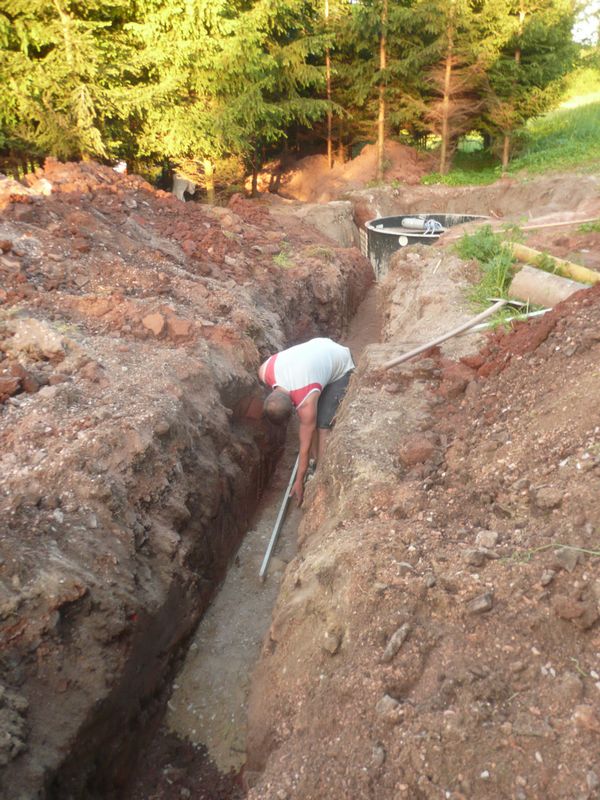

Onderin de geulen kwam een laag zand om de juiste verloop van de pijp te krijgen,
als dit niet goed zou zijn loopt het water niet naar de waterzuivering toe.

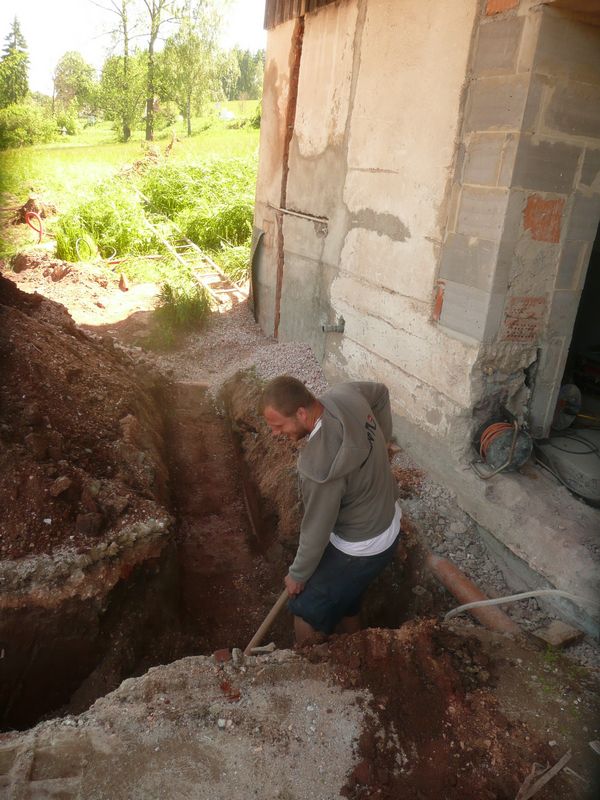

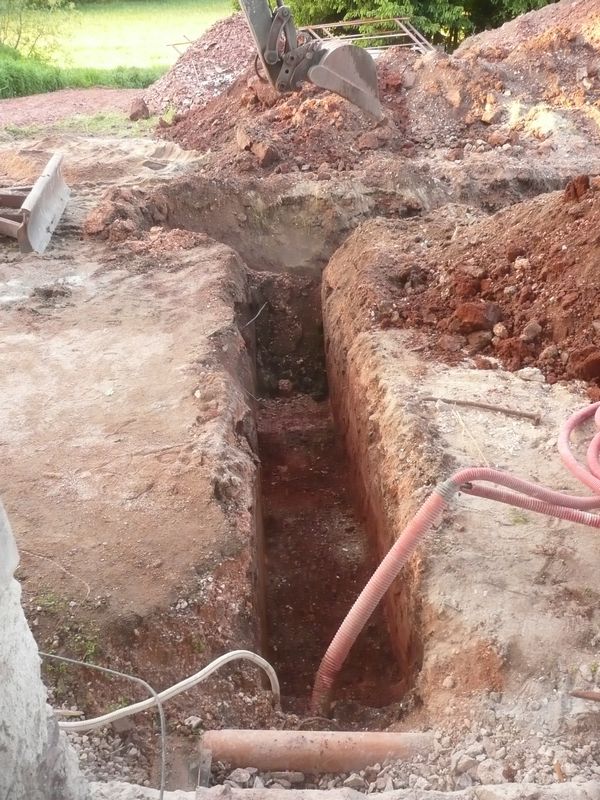

Vanaf het sanitairgebouw kwam ook een geul zodat straks daar de afvoer ook kan worden aangesloten...
en de elektra voor de camping mee kan worden gelegd naar beneden.

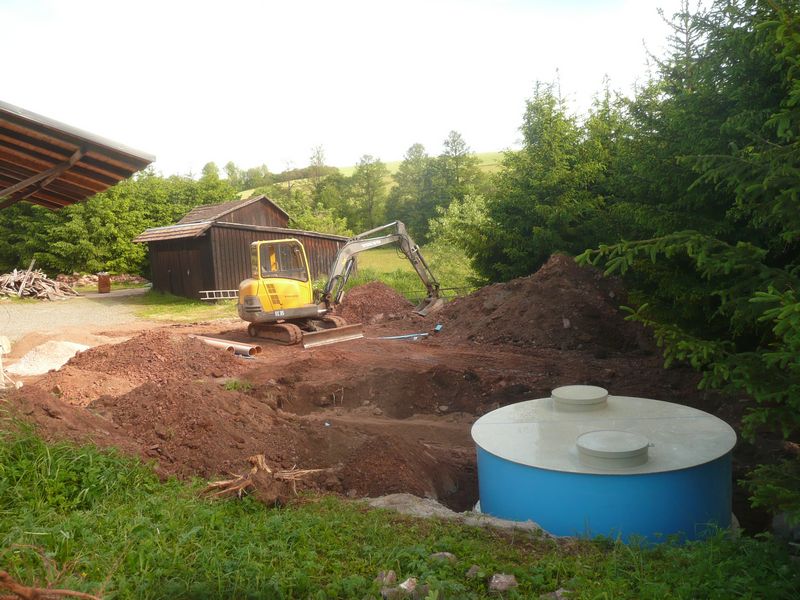

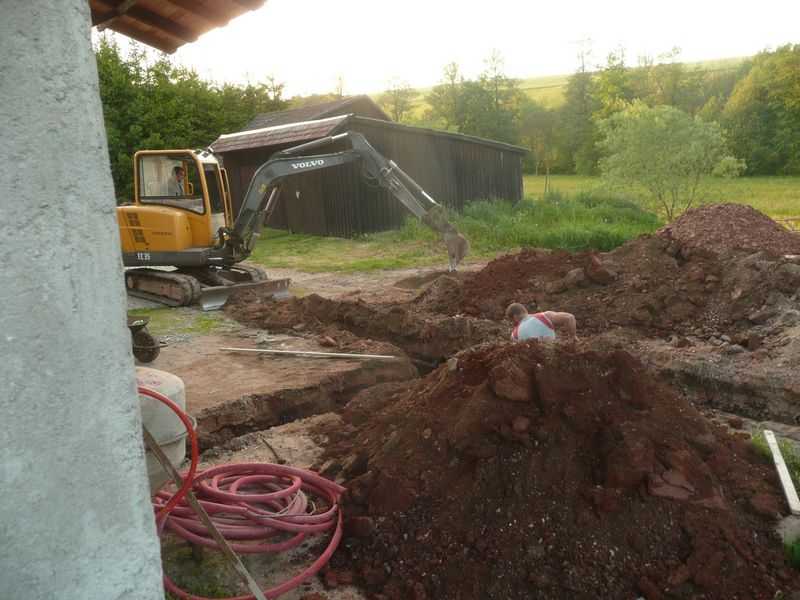

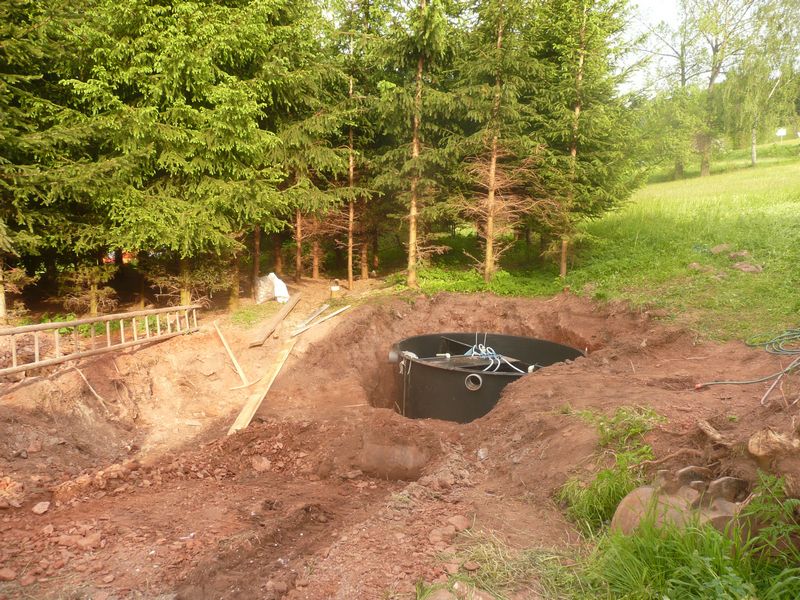

Aan het einde van een lange dag leek alles overhoop te liggen...diverse geulen en hele hoge hopen zand!!
morgen weer een nieuwe dag...gaan de pijpen erin??? We wachten het af!!

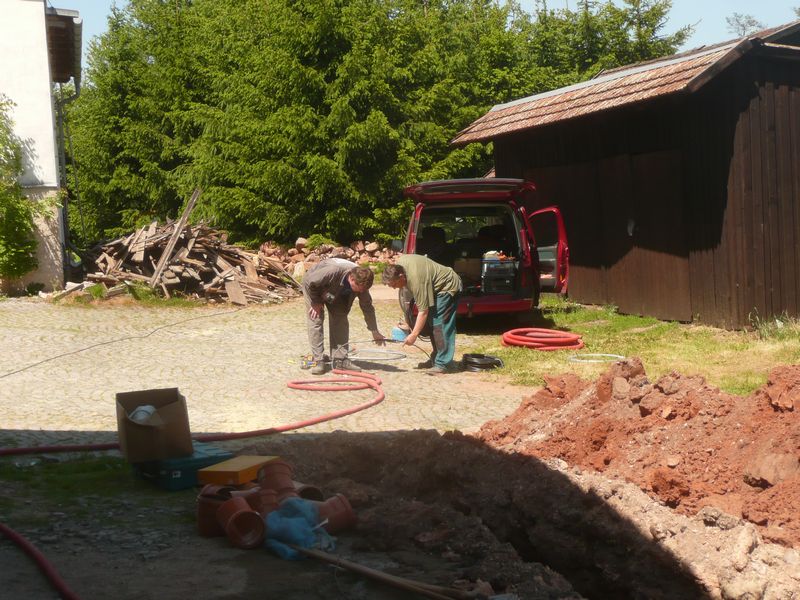

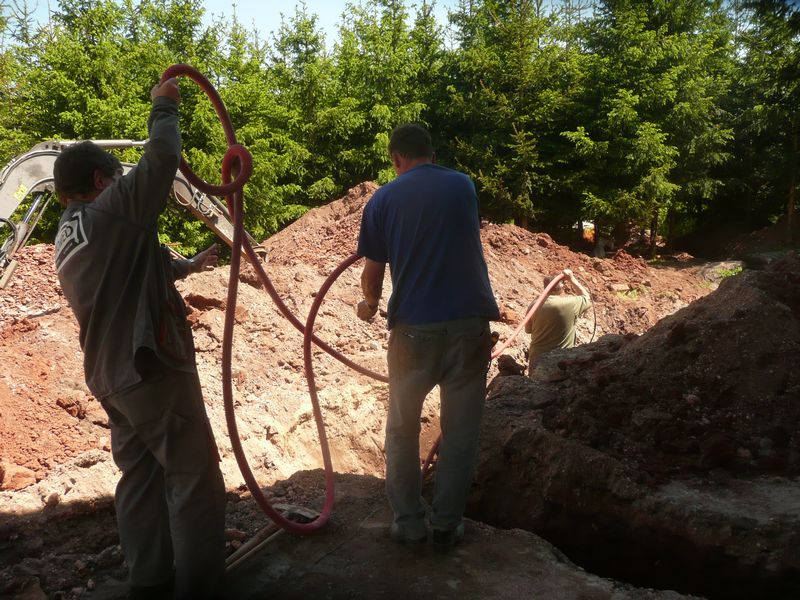

Vandaag kwamen ook de elektriciens weer... Ze hadden de stroomkabel bij zich die naar het campingterreingetrokken moet worden samen met een metalen aardestrip.


Michal heeft vandaag de afvoerbuis naar de hoek van het sanitairgebouw gemaakt( hier komt de stortplek voor de chemisch toilet)
en meteen aangesloten op de buizen naar de zuivering.

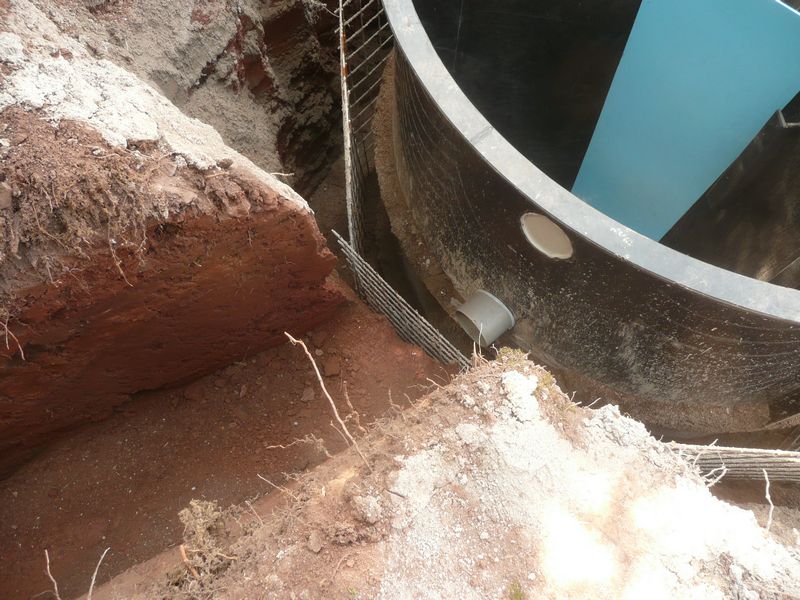

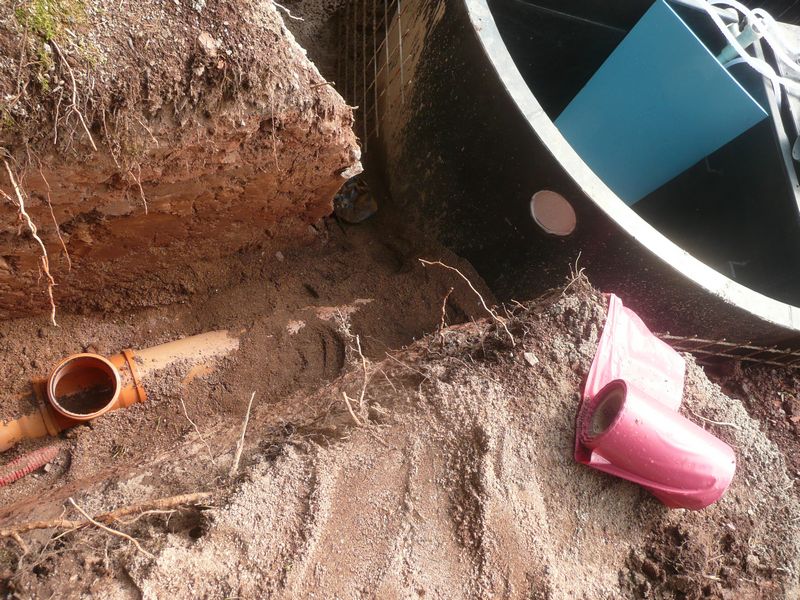

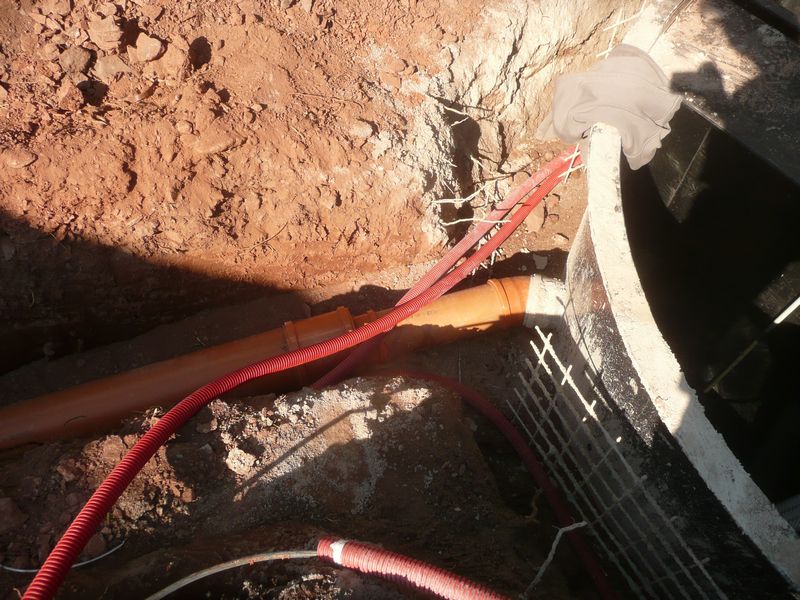

De aanvoerbuis is netjes op de waterzuivering aangesloten en de buis richting de molen is op dit momentbij de straat afgedopt....

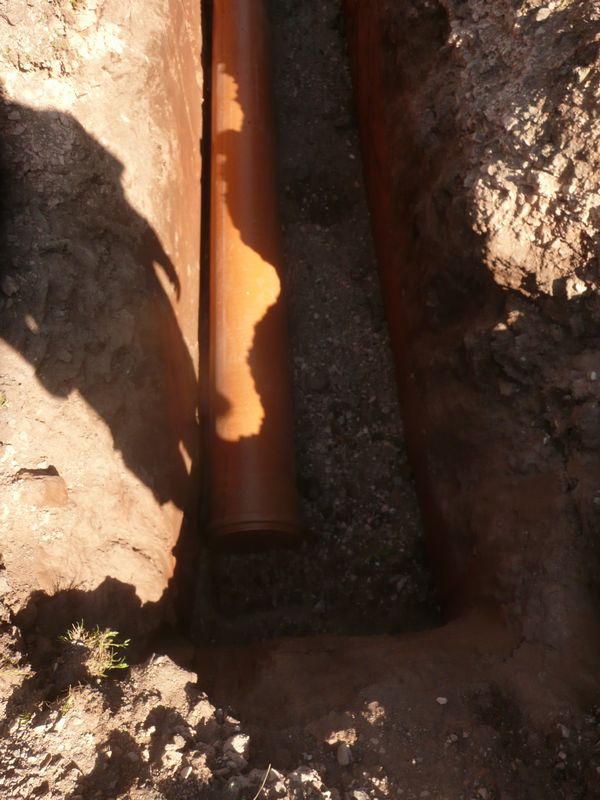

Dat stuk gaan we in een later stadium weer op pakken en afmaken. (nu ligt de aandacht op het openen van de camping op 30 juni)

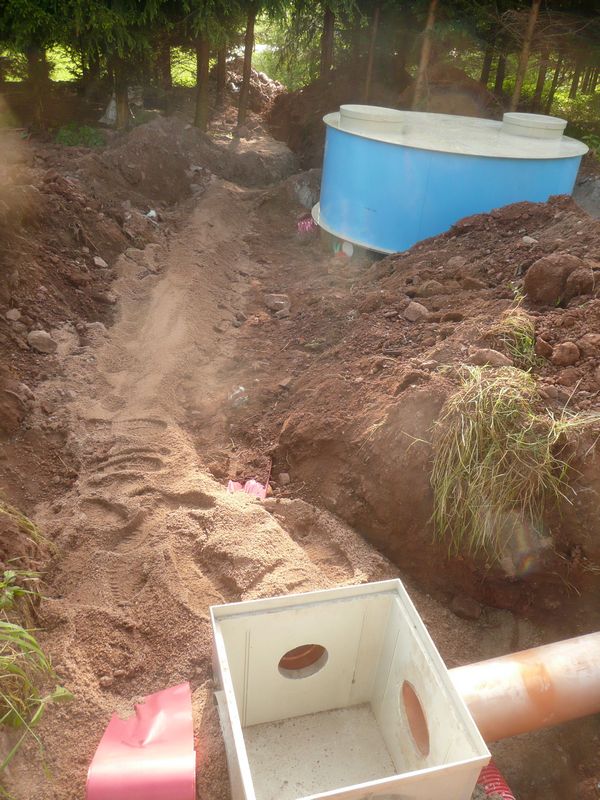

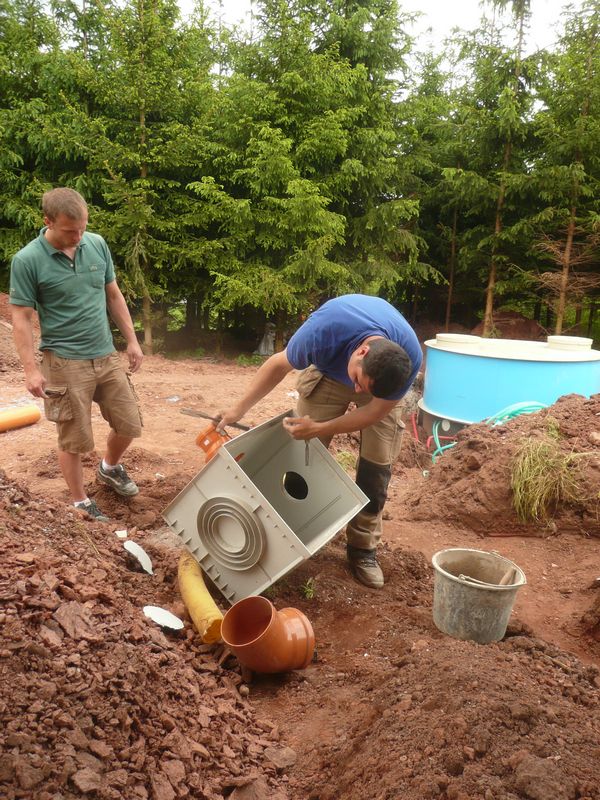

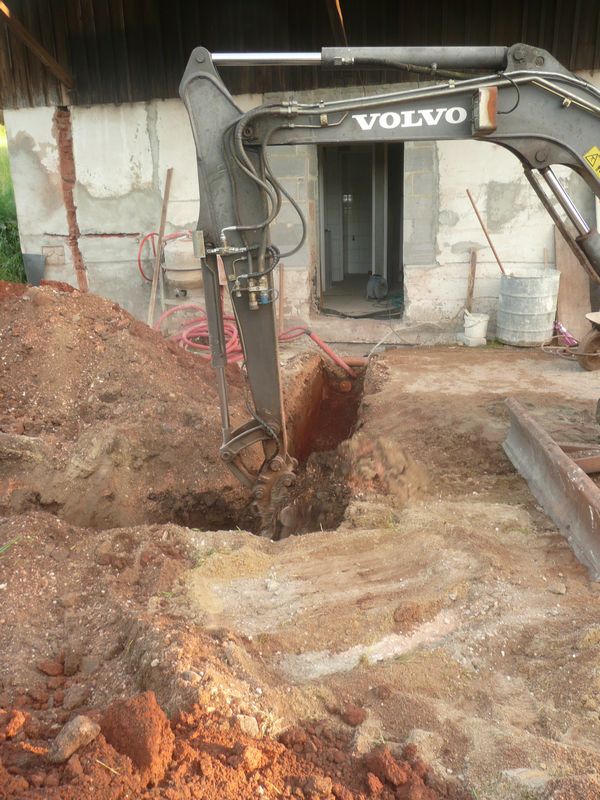

Net na de buizenaansluiting van het sanitairgebouw komt er een revisieput ...
deze put is ervoor om bij eventuele problemen of verstoppingen toch bij de buizen te kunnen om het op te lossen.
het onderste deel wordt goed afgedicht met beton.

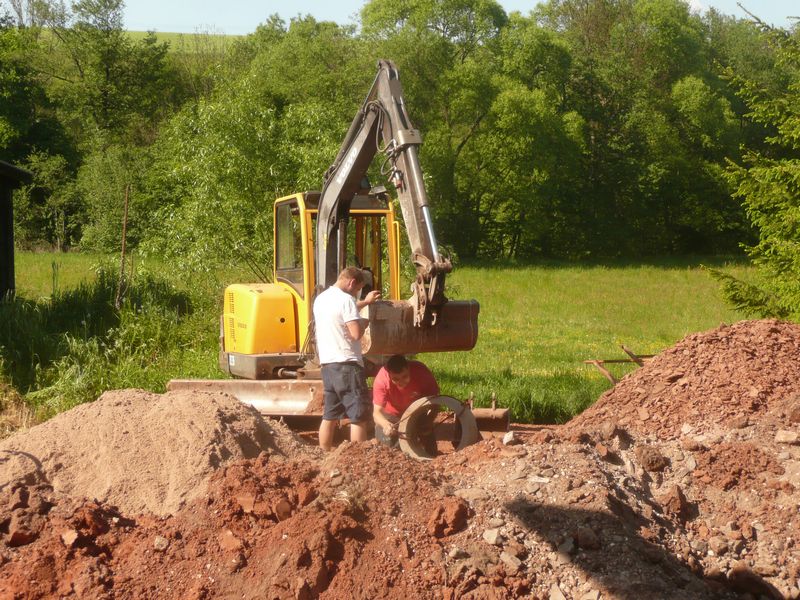

En dan moet het bovenste deel er bovenop!! gelukkig is de graafmachine er nog...waardoor het een klein klusje is.

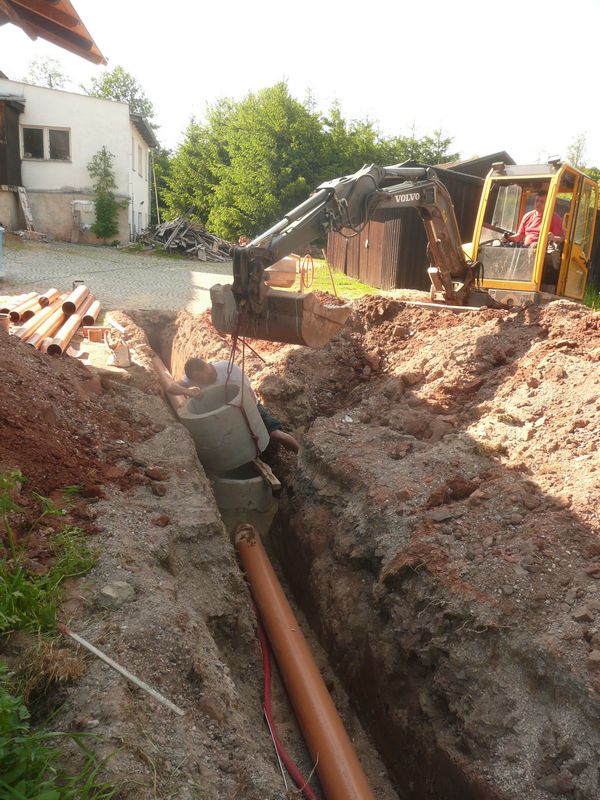

Michal houd de put op de goede plek terwijl Lukas met de graafmachine hem voorzichtig weer laat zakken.

De maat is niet helemaal exact gelijk maar is op te lossen door hem dicht te maken met purschuim en later af te werken met beton.

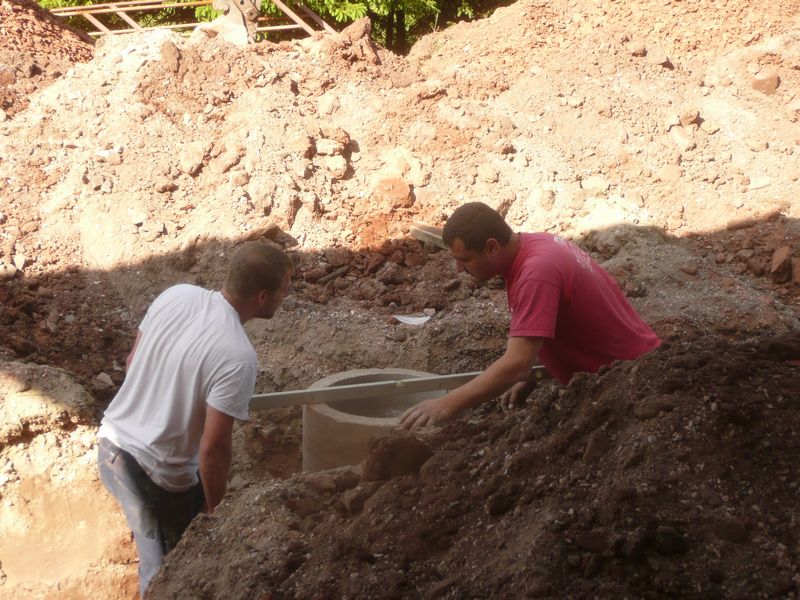

Wel wordt hij eerst keurig netjes waterpas gezet.

Vandaag weer een productieve dag gehad...een paar kleine klusjes in het sanitairgebouw zelf zijn al klaar zoals de wateraansluiting en afvoer buiten voor de afwasplaats en het watertap punt.
Het water is doorgelegd naar de hoek voor het chemisch toiletpunt. Binnen in de kinderruimte is de voorbereiding gemaakt om het water naar boven te verplaatsen voor de badkraan.
De wasbakken en kranen zitten in de trespa plaat en het houten onderframe is op maat gemaakt en staat in de grondverf.

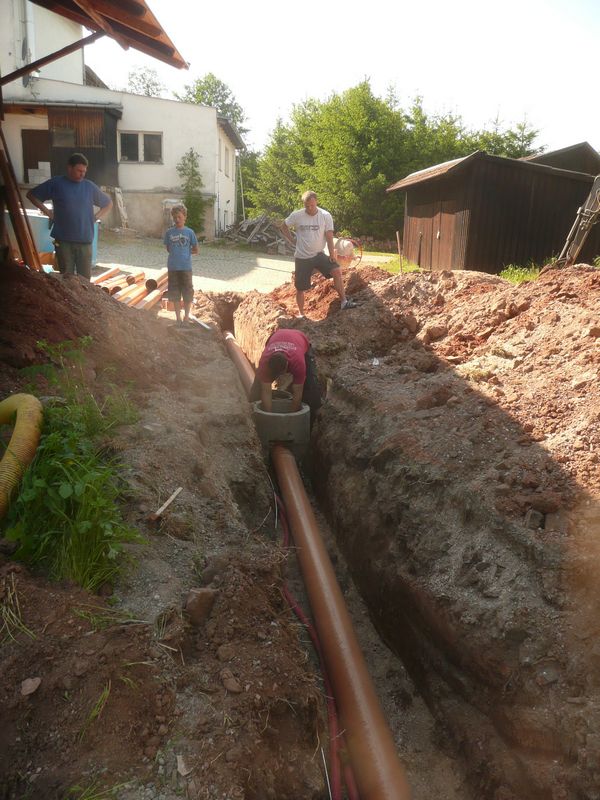

En dan nu buiten het eerste deel van de pijp erin inclusief put en de elektrakabels. Wij zijn tevreden...
Nu een rustig weekend??? !en dan maandag er weer tegenaan!!

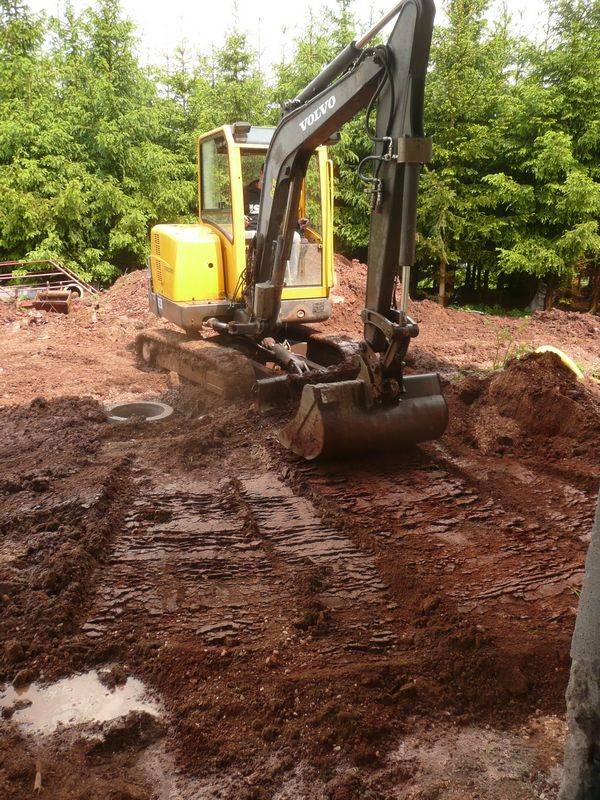

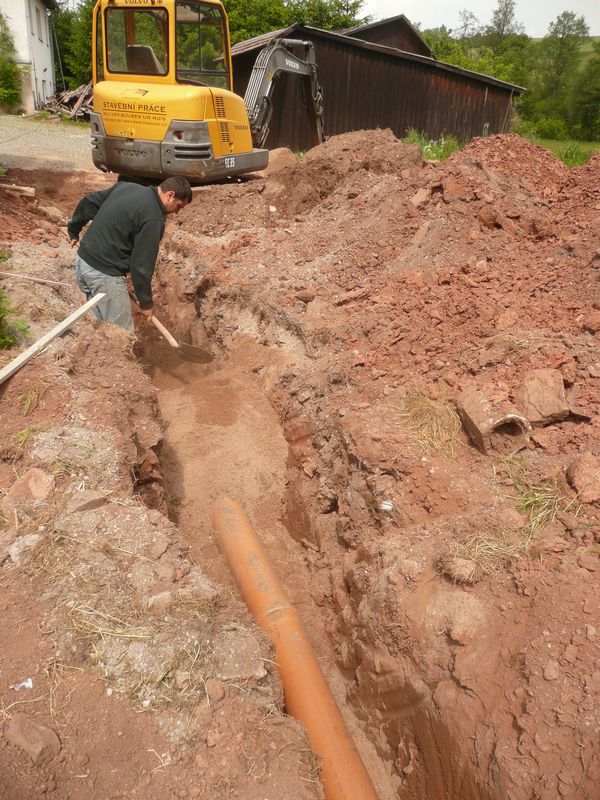

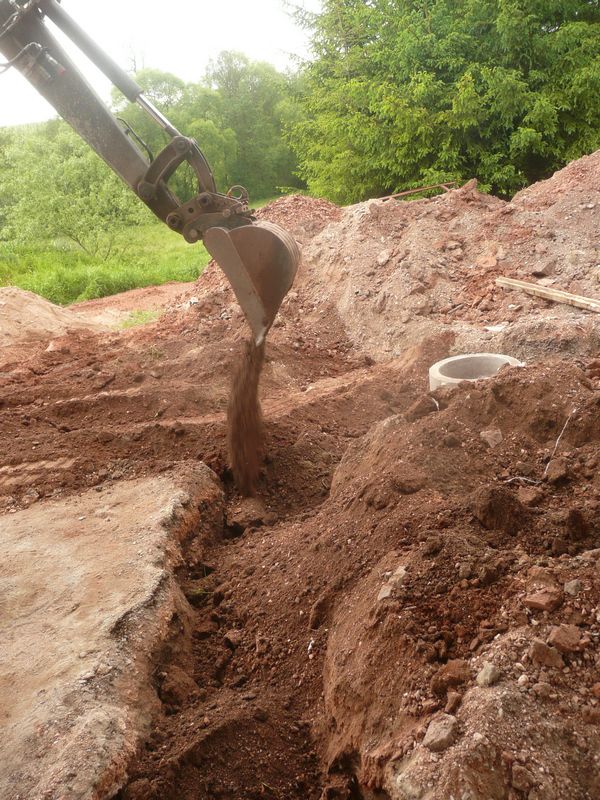

Maandag kwam er eerst zand rondom de buizen, en werd daarna de gewone grond weer terug geschept.

Voorzichtig werd de grond weer netjes glad getrokken rondom de nieuwe put en voor het sanitairgebouw. Als laatste kwam er een laag leisteen grind over.

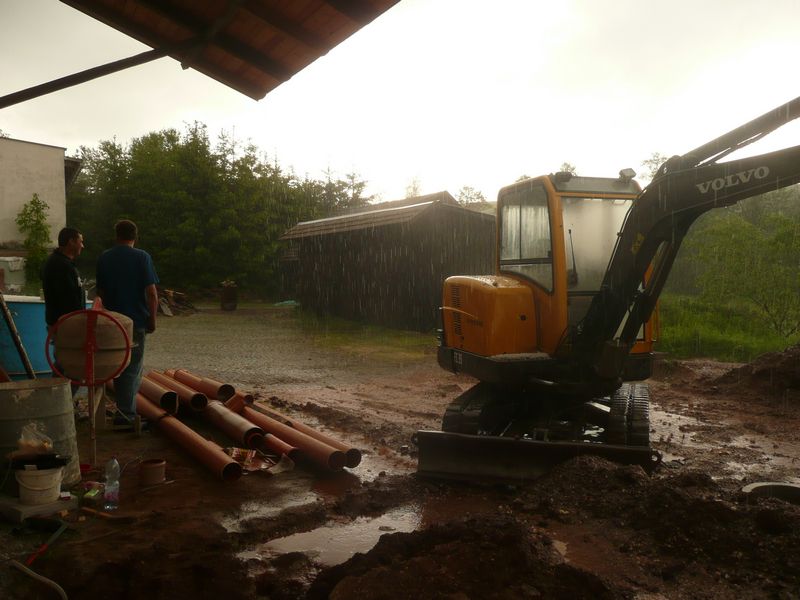

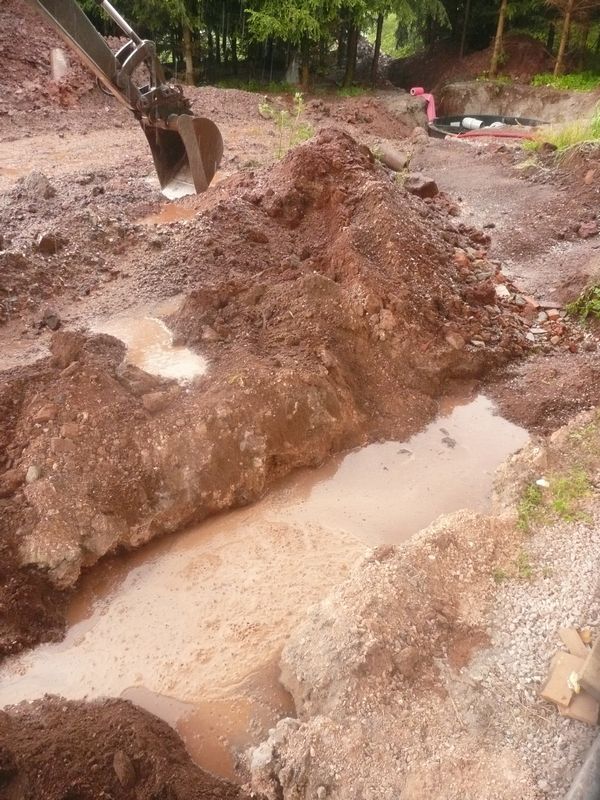

vroeg in de middag kwam er ineens een zware onweersbui over de Sprookjesmolen...deze bui ging gepaard met veel regen en hagel.
Dan wordt er natuurlijk geschuld..werken was even niet mogelijk.

Het leek wel winter met een laag hagel op de grafmachine... en voor het gebouw ontstond een hele water/modderpoel.

Na de bui ging het werk (ietsje modderiger dit keer) weer gewoon door.
Nu werden de buizen die het schone water naar de beek laten overlopen aan de waterzuivering gemonteerd en uitgelegd.
Ook hier komt een laag zand onder en om de buizen en gaat het daarna netjes dicht....

Weer een stap verder nu...wat zou er morgen nog gedaan worden??? We wachten af.

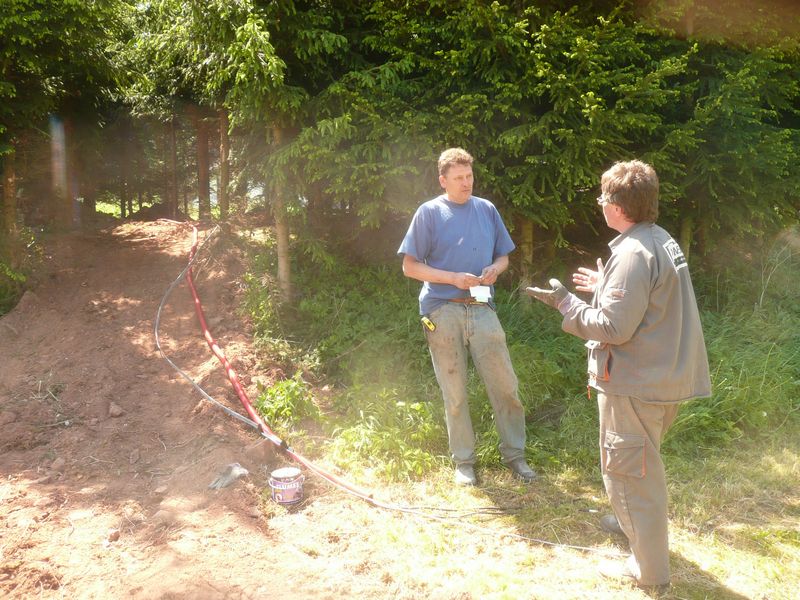

De volgende dag was het weer een drukte van belang...beide elektriciens, de beide monteurs van de fabrikant van de zuivering en Lukas en Michal waren er.

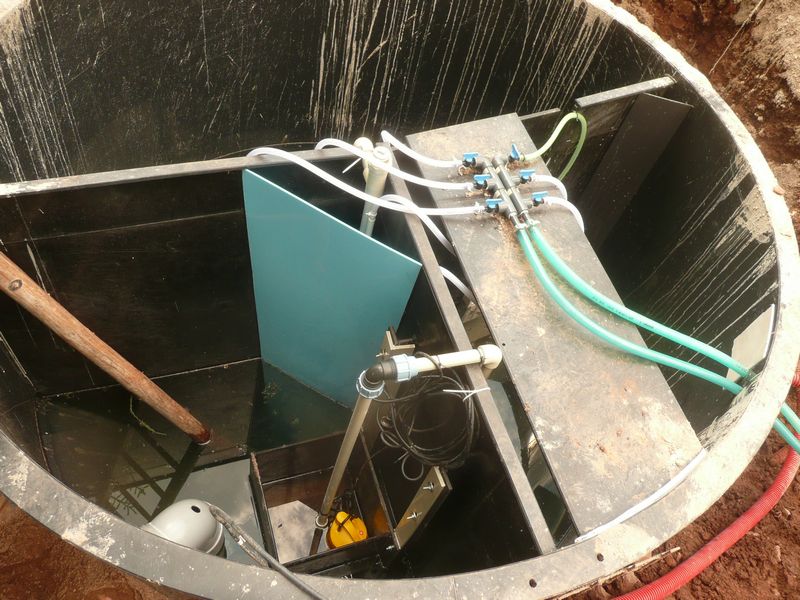

Vandaag werd de waterzuivering verder klaar gemaakt...de pomp ging erin..er werden hier en daar wat aanpassingen gemaakt en er werd een stroomaansluiting gemaakt.

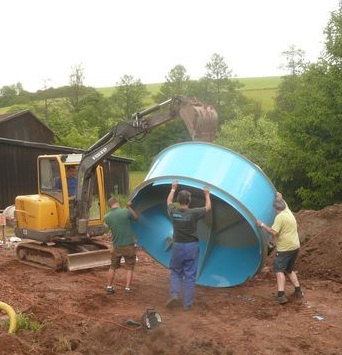

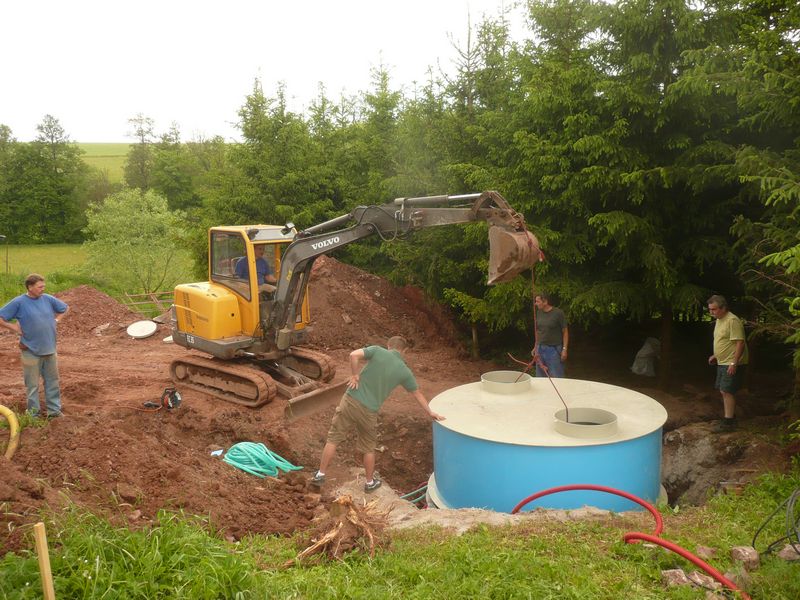

En toen kwam het moment dat de enorme "deksel" erop getild werd..Gelukkig was de graafmachine er nog!! Daardoor was het fluitje van een cent...
hieronder mijn zelf gemaakte filmpje:

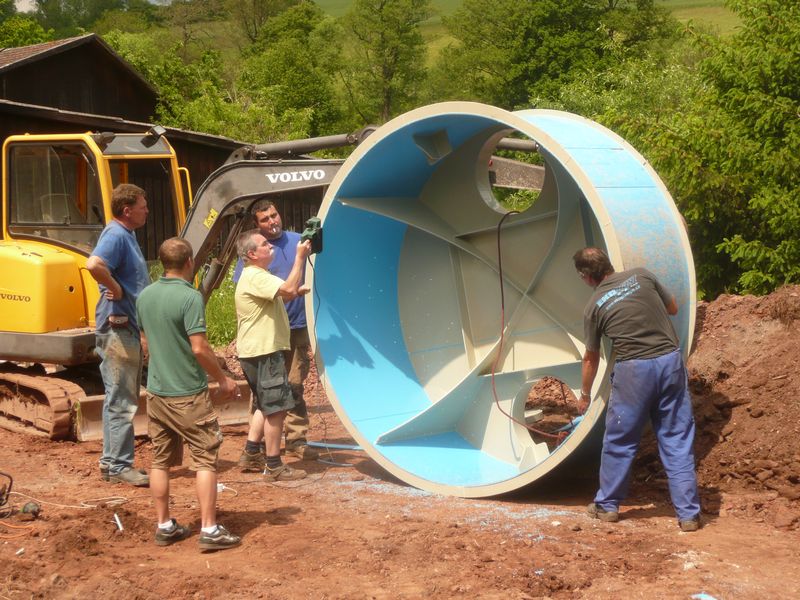

MAAR....toen bleek de rand die in de zuivering hoorde te vallen te groot..de deksel pastte niet..HELP wat NU?????

Tja..dan zaag je die rand er toch gewoon vanaf....Hmmmm???? geeft dat geen problemen later?? Nee hoor!

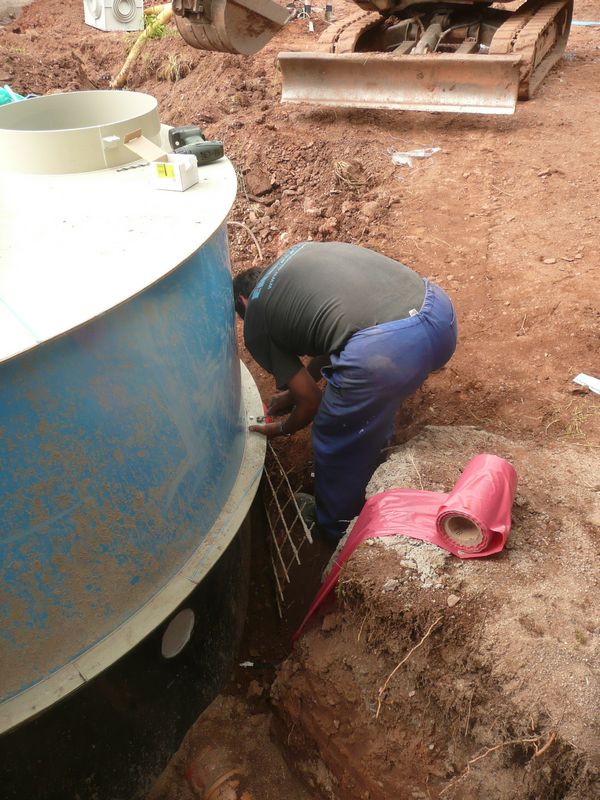

De rand word als de deksel wel op zijn plek staat met bouten vast geschroefd en met een afdichtingstrip dicht geplakt.

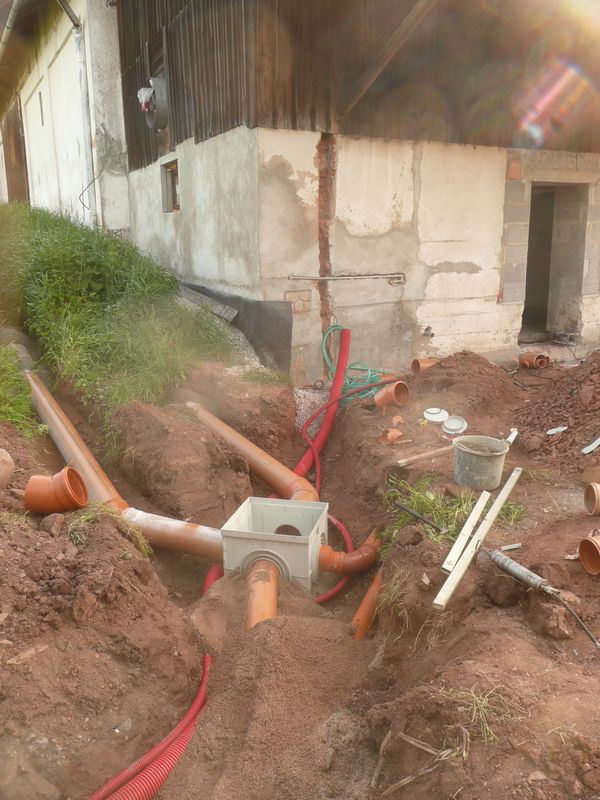

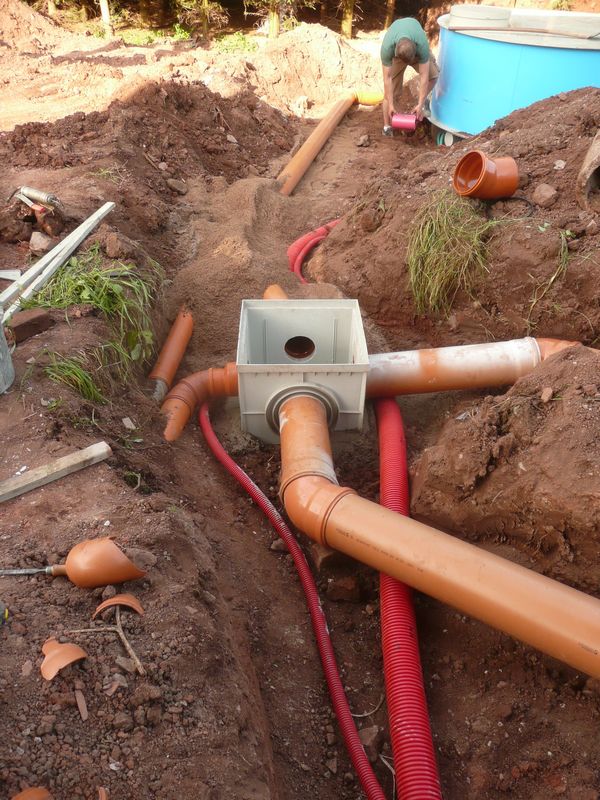

Lukas en Michal waren ondertussen begonnen met de afvoerbuizen en drainagepijp van het regen en smeltwater dat langs het sanitairgebouw komt.

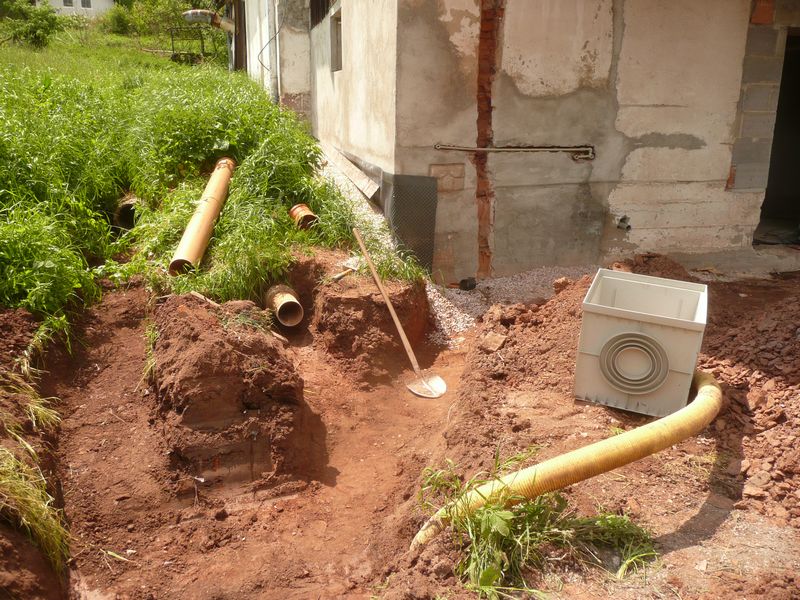

Er liggen 2 oude betonnen buizen die waarschijnlijk vanaf de weg komen maar erg kapot waren....

Vanaf het stuk dat goed is komt er een verloop naar plasticbuis die dan allemaal samen komen in een put

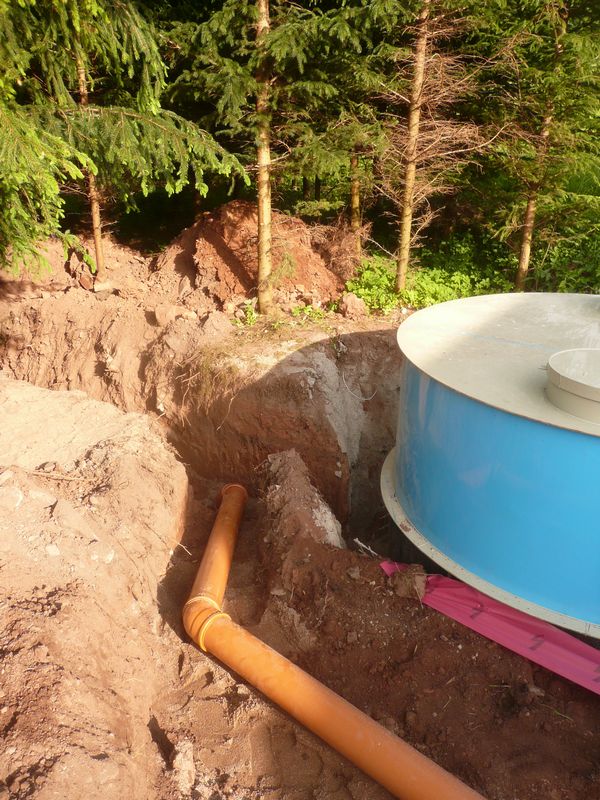

Vanuit deze put gaat er een buis om de zuivering heen die dan aangesloten wordt op de schoon waterbuis naar de beek.

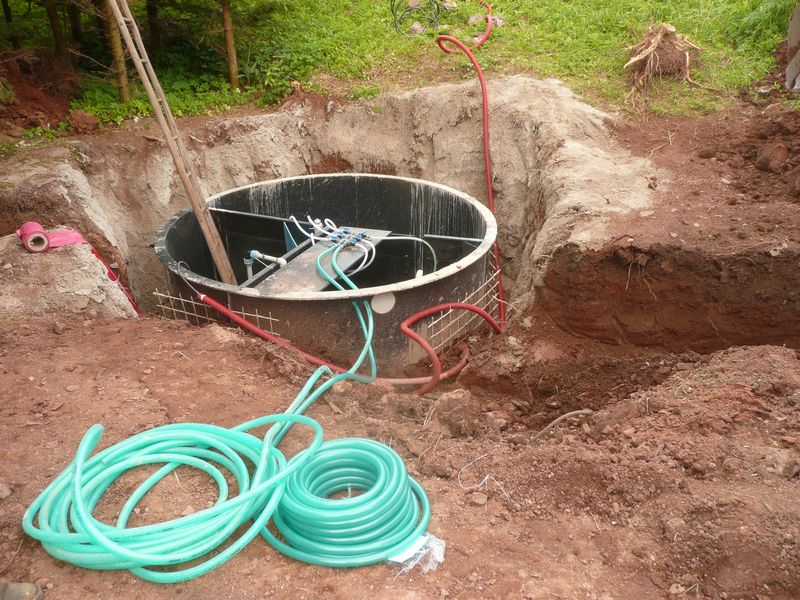

Door dezelfde geul lopen de elektrakabel van de zuivering en de ontluchtingsslangen die boven naar het sanitairgebouw moeten om aangesloten te worden.
De elektricien heeft hier al veel voorbereid...dat zal ik morgen eens op de foto gaan zetten.

Zo is er vandaag erg veel gedaan..maar we zijn nog niet klaar dus....

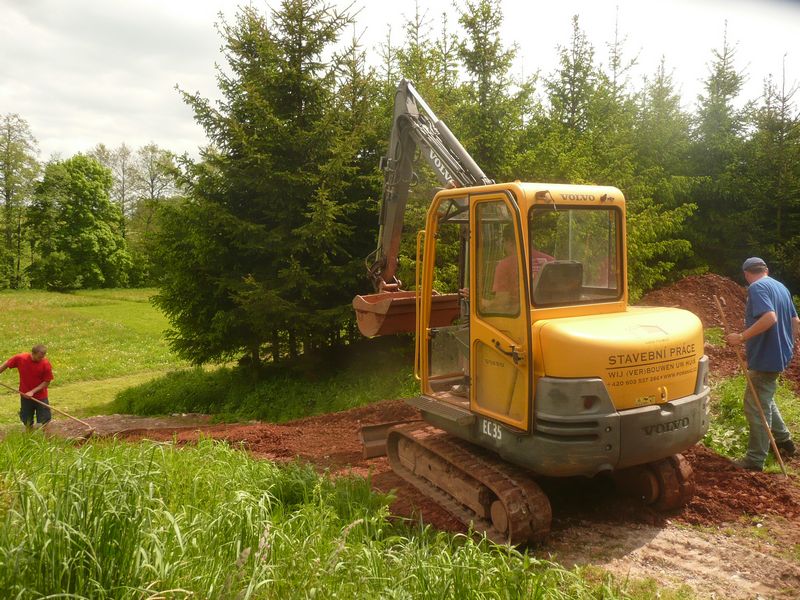

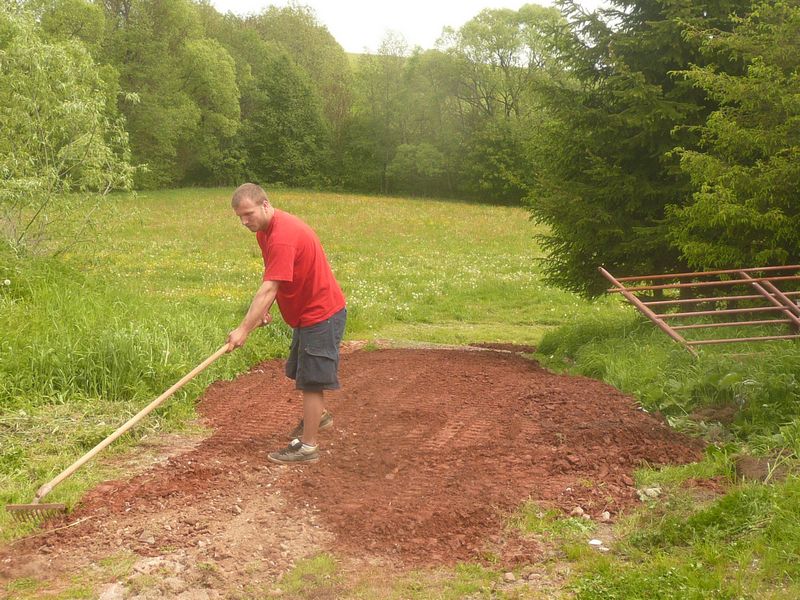

De volgende dag werd de rest allemaal netjes dicht gemaakt en glad getrokken. Tegen de waterzuivering kwam een nette laag zand en grind te liggen.
Van en afstand leek het net een grote molshoop...

misschien Krtek er boven opzetten van de zomer hahaha...
een dag nadat ze klaar waren heb ik er een hoeveelheid wilde bloemenzaad ingezaaid zodat we hopelijk straks een bloemenzee hebben ipv een zandhoop

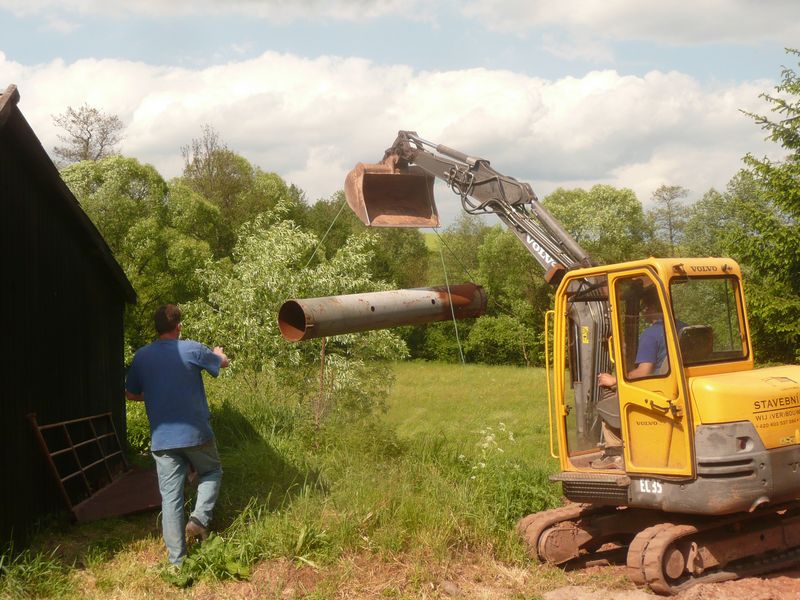

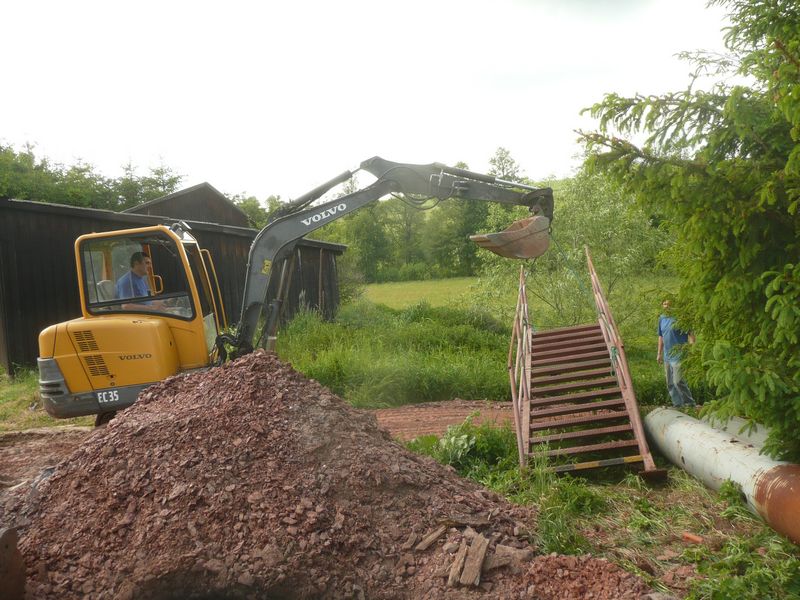

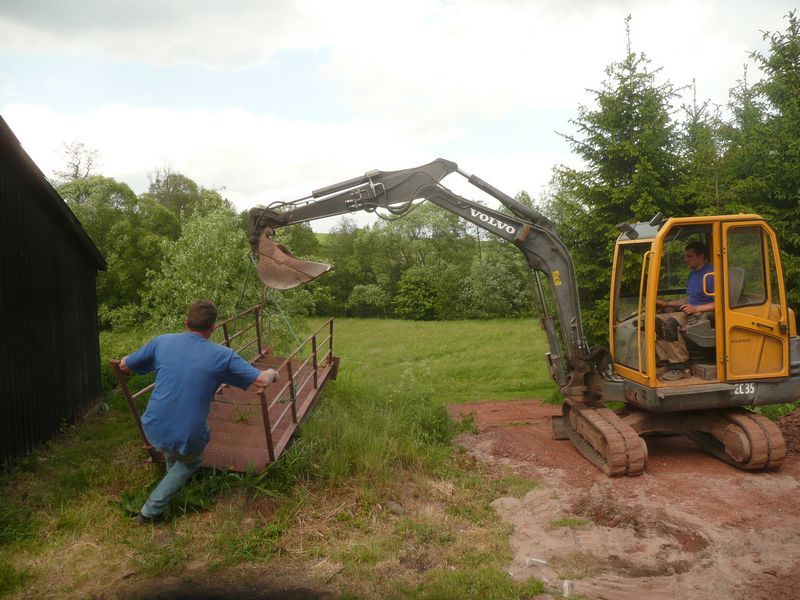

Langs de bomenrij lagen nog de oude metalentrap en 2 grote buizen uit de molen waar we wel wat ideetjes mee hebben maar nu nog niet kwijt kunnen.
Hmm wat doen we daarmee?? mbv de graafmachine hebben we ze netjes naast de garageboxen gelegd zodat alles voor het sanitairgebouw glad getrokken kon worden.

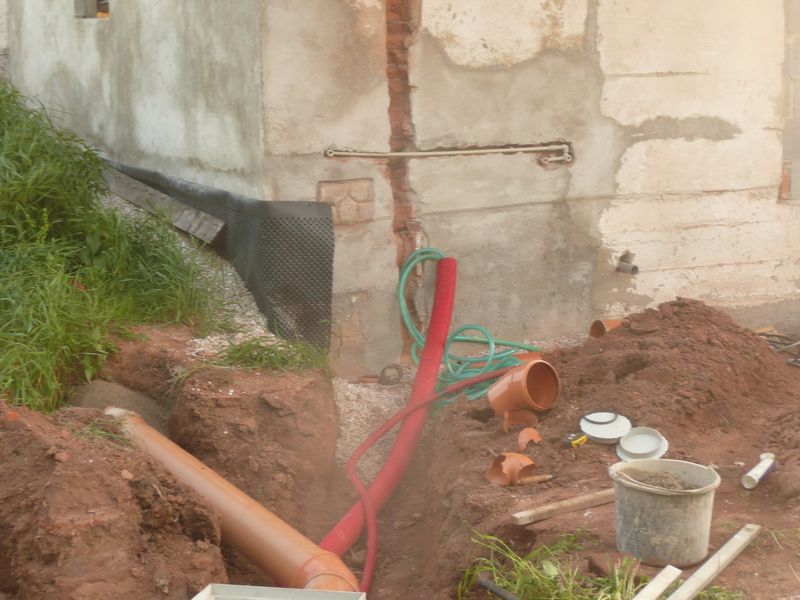

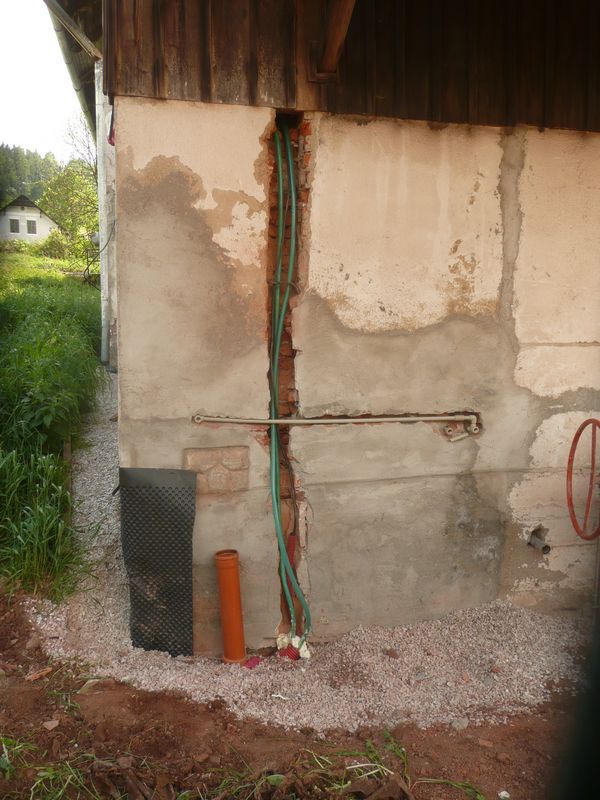

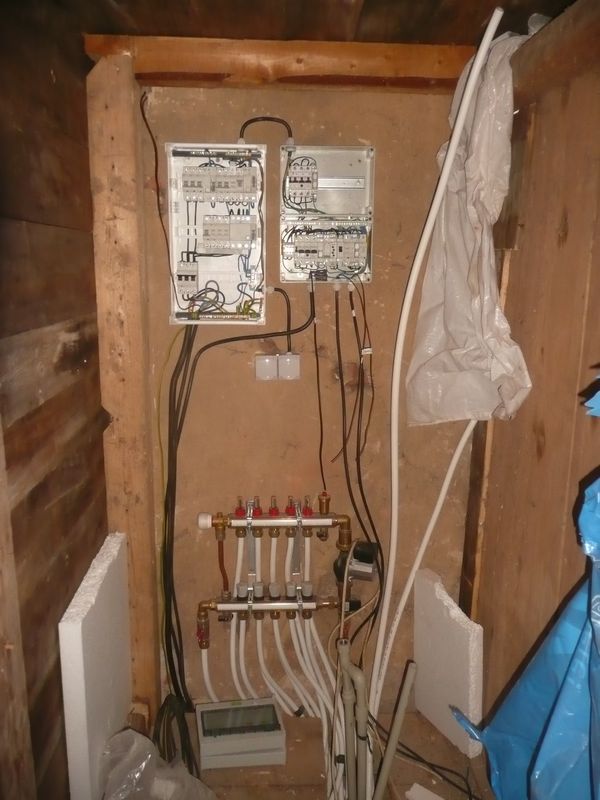

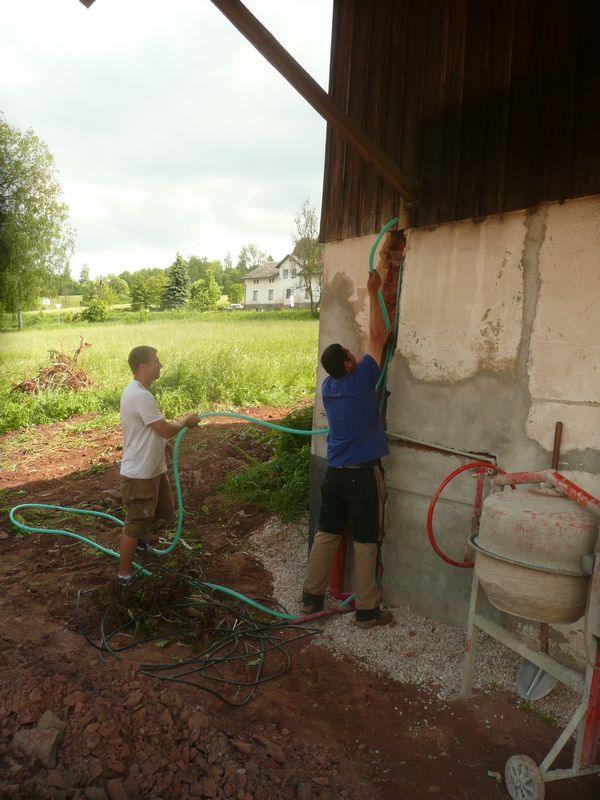

Ook de elektrakabel en de 2 ontluchtingsslangen zijn naar de zolder getrokken zodat ze netjes in de muur liggen en de grond vrij is.
Boven is nog niet alles klaar en aangesloten....we hopen dat volgende week de elektricien het af komt maken.

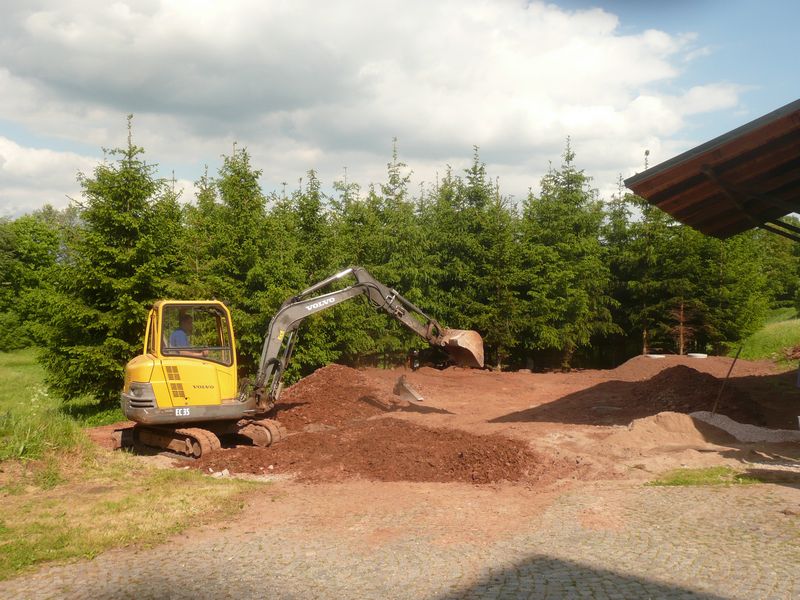

Maar..nu alles voor het sanitairgebouw is opgeruimd kan het laatste stukje worden glad getrokken . En dan is dit het eind resultaat tot nu toe......

Maar doordat alles voor het sanitairgebouw open is geweest, ligt de grond met het leisteen nog wel erg los.

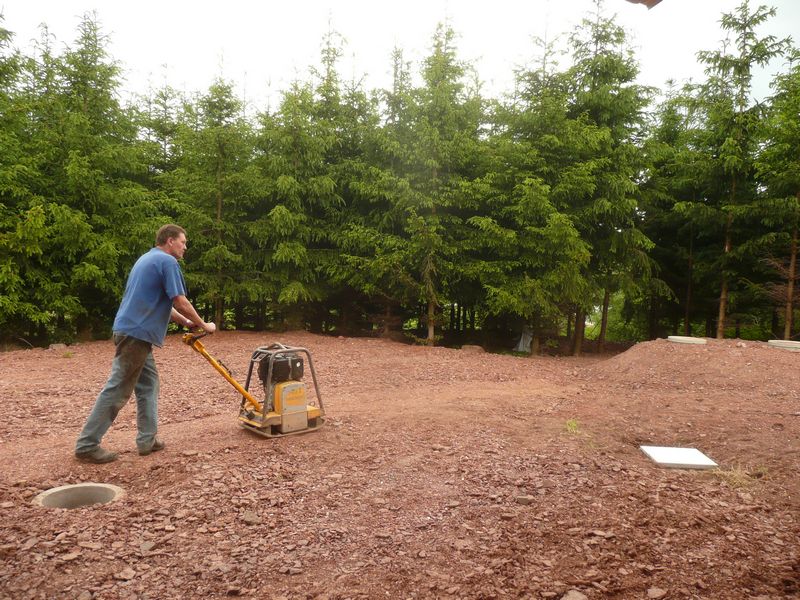

Daarom kwam Lukas met het goede idee een kleine trilplaat te huren en het extra stevig aan te trillen.



Eerst was het de bedoeling op en neer te lopen langs het gebouw op....je zag direct een heel groot verschil met wat wel en niet nagetrild was....
Het is nu mooi stevig en de leisteen is nu kleiner geworden en lijkt meer grind.

Als je op en neer geweest bent moet je ook nog heen en weer (je zou het heen en weer krijgen haha)
 Ook het pad naar het campingterrein zowel door het bos als naar het weiland worden mee nomen.....

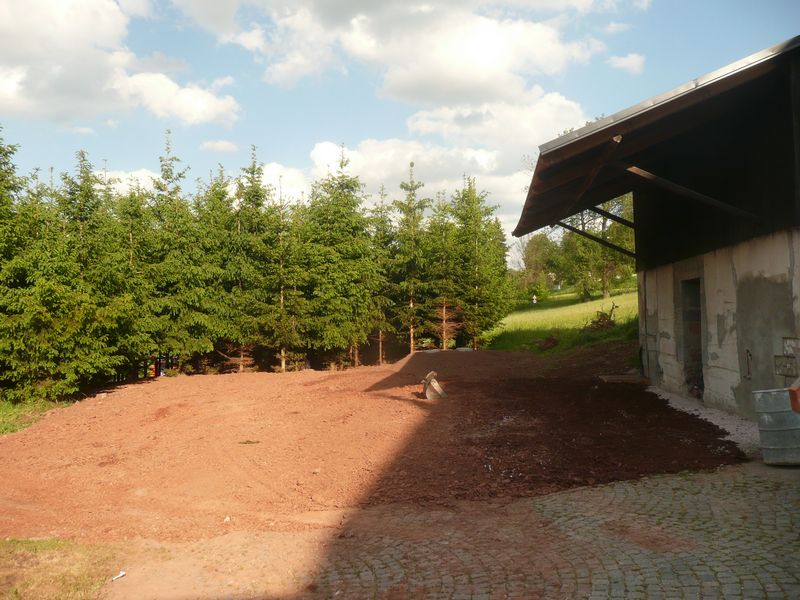

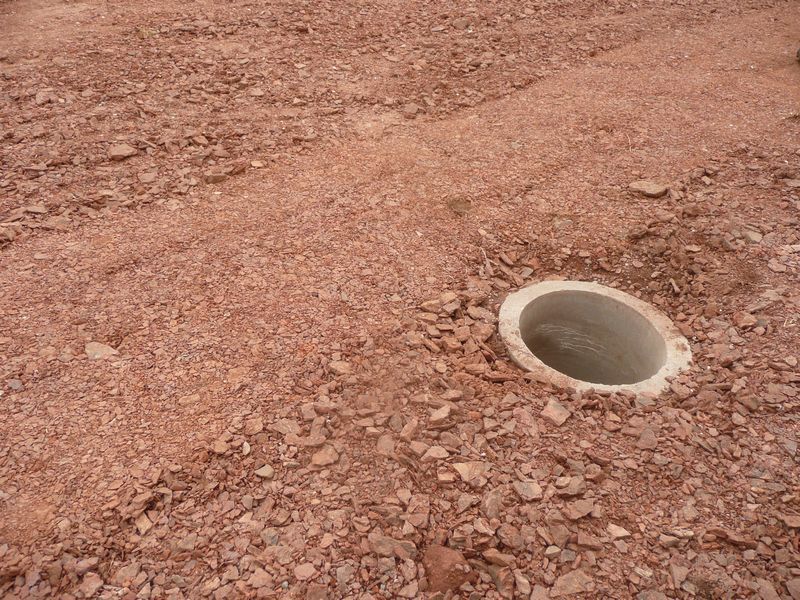

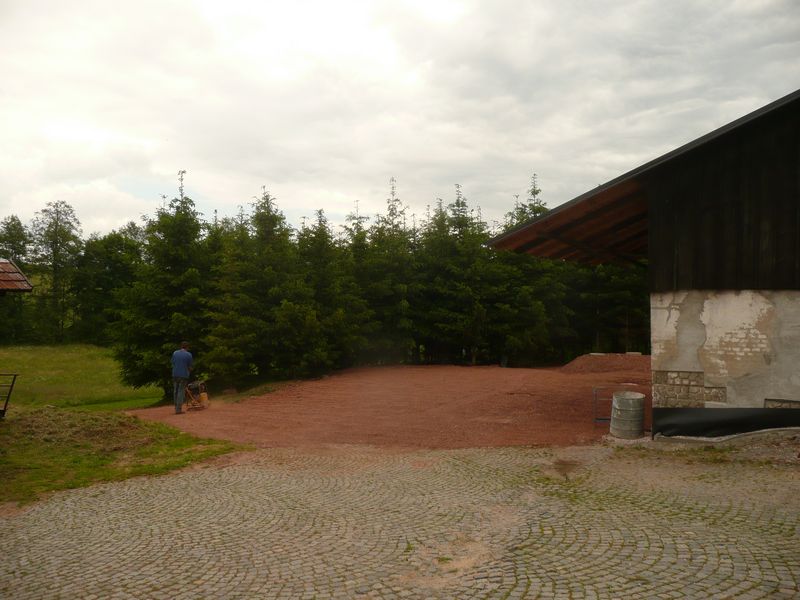

Dit is uit eindelik het resultaat...wat een verschil!! nu is het weer netjes

Nu is het aan ons om het sanitairgebouw verder af te maken dus: lees met ons mee!!!
